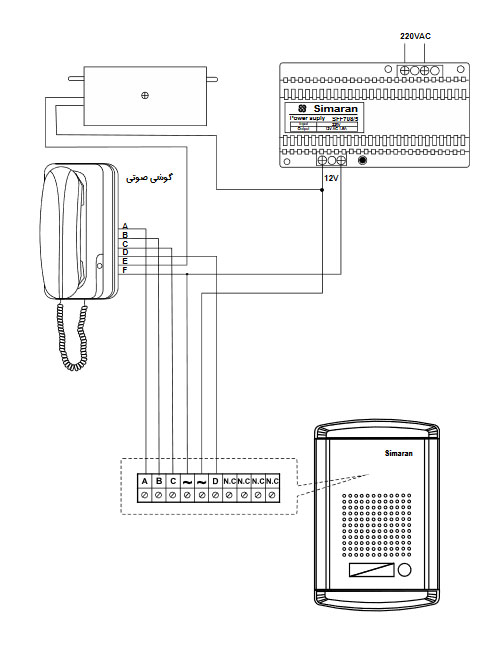

نحو سیم بندی پنل فراز صوتی 1 واحدی

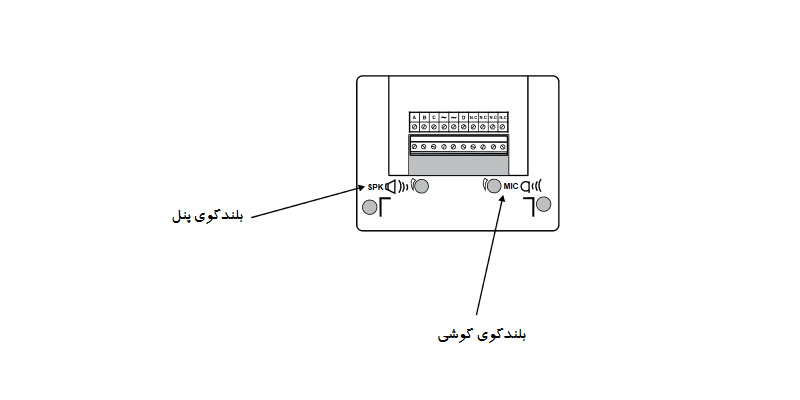

معرفی اتصالات:

A(خروجی):انتقال صدا از پنل به گوشی

B(ورودی) انتقال صدا از گوشی به پنل

C و - : اتصال  زمین

~~: تغذیه جهت مدارصوت(12vAC)

D:زنگ

تغذیه

~~(خروجی),تغذیه AC جهت اتصال به درب بازکن و یونیت صوت.

~220v~(ورودی): برق 220v.
