راهنمای نصب پنل در بازکن مدل فراز

پنل درباز کن مدل فراز سیماران

اندازه و ابعاد پنل آیفون تصویری سیماران سری فراز

در سالیان اخیر کمتر مورد توجه مشتریان قرار گرفته ولی خوب سیماران به دلیل ارائه خدمات و قطعات و احترام به سلایق مختلف هنوز این مدل را در خط تولید دارد و ارائه می دهد.

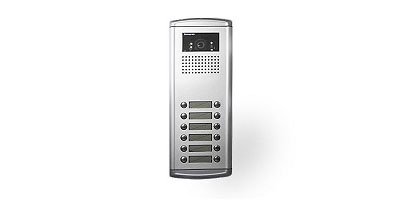

پنل فراز 1 و 2 واحدی پنل فراز 3 و 16 واحدی
12 در 16 سانتی متر 12 در 30 سانتی متر

مشخصات کلی:

  • دارای دوربین رنگی یا سیاه و سفید CCD, با قابلیت تنظیم زاویه دید دوربین در چهار جهت.
  • سیستم دید در شب با استفاده از LED های سوپر هایبرایت
  • ساخته شده از آلومینیوم یکپارچه اکسترود و آبکاری شده,مقاوم در مقابل تغییرات جوی.
  • دارای صحفه کلید نورانی, جهت کاربرد آسان در شب.
  • امکان ارتباط با واحد مربوط,تنها با فشردن یک دکمه.

انتخاب مدل:

 سیستم دربازکن تصویری فراز با دوربین رنگی یا سیاه‌ و سفید با سوئیچر سرخود یا بدون سوئیچر قابل ‌ارائه هست:


پنل درباز کن مدل فراز سیماران

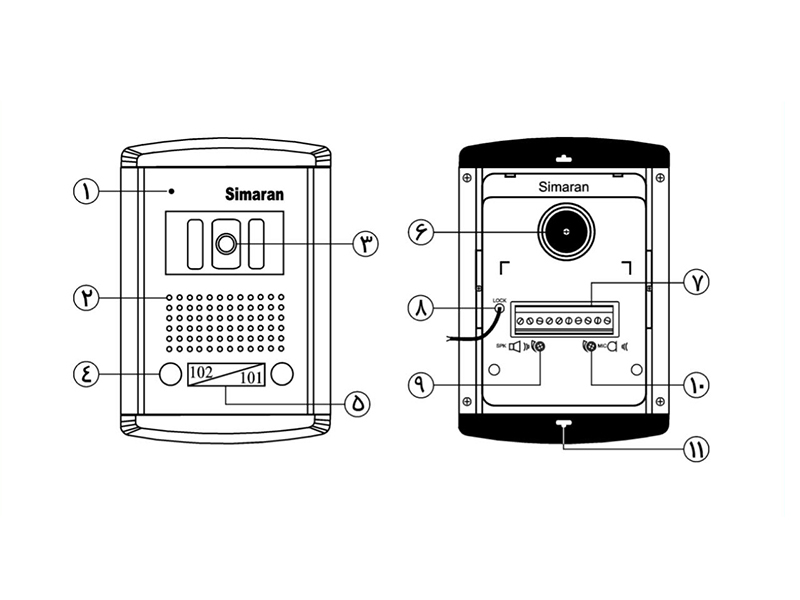

مشخصات و قسمتهای مختلف پنل فوژان:

  1. میکروفن
  2. بلندگو
  3. دوربین
  4. شستی زنگ‌ها
  5. نمایشگر شماره واحد
  6. گوی تنظیم‌کننده دوربین
  1. ترمینال ۱۰ پین
  2. سیم دربازکن
  3. پتانسیومتر تنظیم صدا بلندگوی پنل
  4. پتانسیومتر تنظیم صدا میکروفن پنل
  5. جا پیچ‌های اتصال پنل به قوطی توکار
پنل درباز کن مدل فراز سیماران

متعلقات پنل:

قوطی توکار

- 4 عدد پیچ آلن

- آچار آلن

- واشر آبندی

- پیچ‌گوشتی

- چهار عدد پیچ چهارسو

روش نصب پنل دربازکن تصویری سیماران مدل فراز:

1- قبل از کار گذاشتن جعبه توکار ، محل ورود سیم (از کف یا دیوارهای جانبی) را از قوطی جدا کنید .

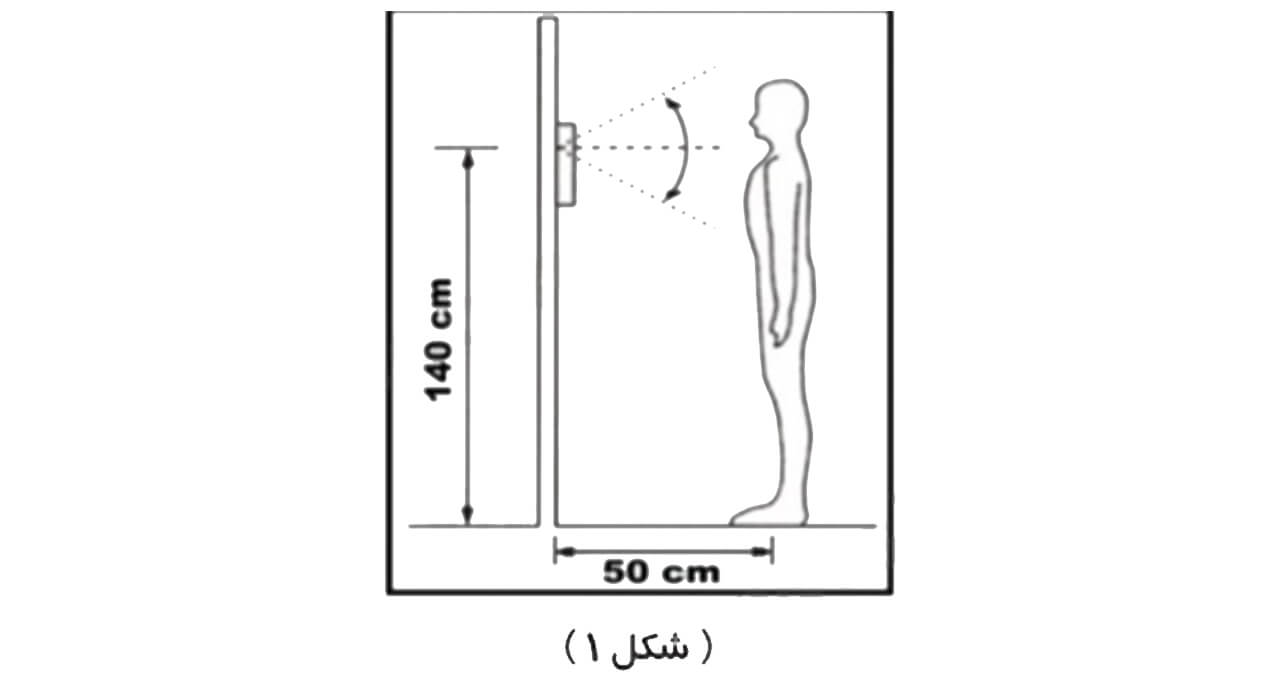

2- قوطی توکار را در ارتفاع 140 سانتی‌متری از سطح زمین تا لنز دوربین، کاملاً هم‌تراز با دیوار نصب کنید (شکل ۱) اگر قوطی توکار، هم‌تراز با دیوار نباشد پنل به‌خوبی نصب نخواهد شد.

3- سیم‌ها را مطابق راهنمای نصب به پنل متصل کنید.

4- پنل را روی قوطی توکار قرار دهید و آن را با دو عدد پیچ آلن به قوطی توکار متصل کنید.


پنل درباز کن مدل فراز سیماران

تنظیم زاویه دید دوربین پنل فراز سیماران:

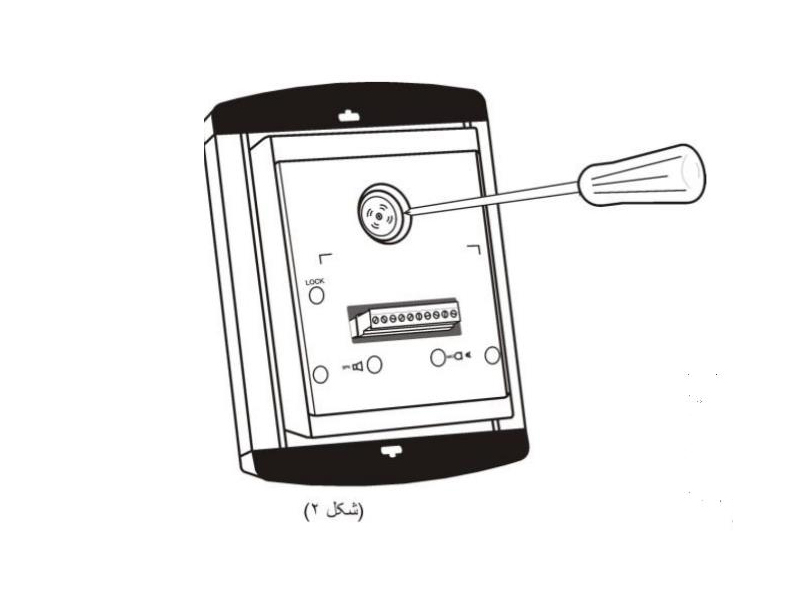

جهت تنظیم زاویه دوربین، پیچ پشت آن را مطابق شکل ۲، چند دور شل کنید، سپس با نرمی انگشت شست، دوربین را به اطراف بچرخانید. در پایان پیچ مربوط را سفت کنید.


.

پنل درباز کن مدل فراز سیماران

راهنمای سیم بندی پنل آیفون تصویری سیماران مدل فراز:

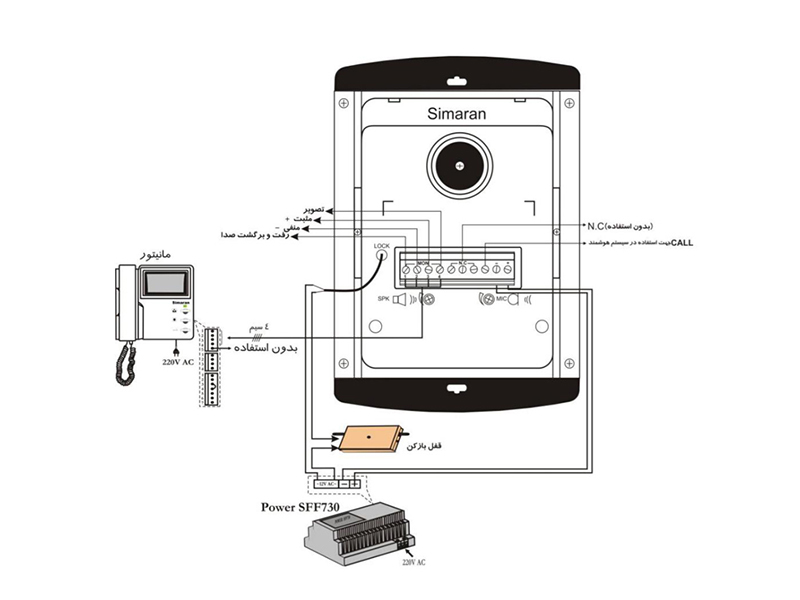

1- طرح کلی سیم بندی برای پنل های 1 واحدی:


پنل درباز کن مدل فراز سیماران

توجه: برای فواصل بیش از 50 متر بهتر است، جهت انتقال تصویر دوربین به مانیتور از کابل کواکسیال استفاده شود.

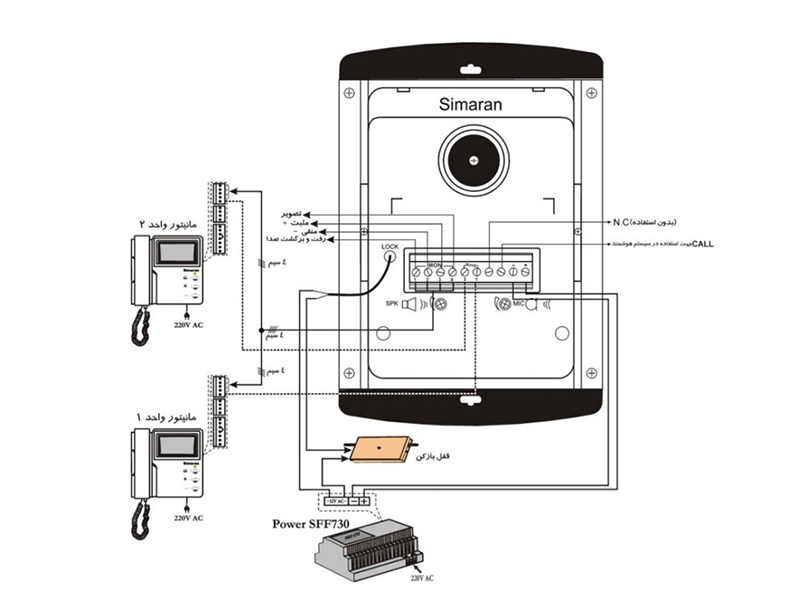

2- طرح کلی سیم بندی برای پنل های 2 واحدی بدون سوئیچر داخلی :


پنل درباز کن مدل فراز سیماران

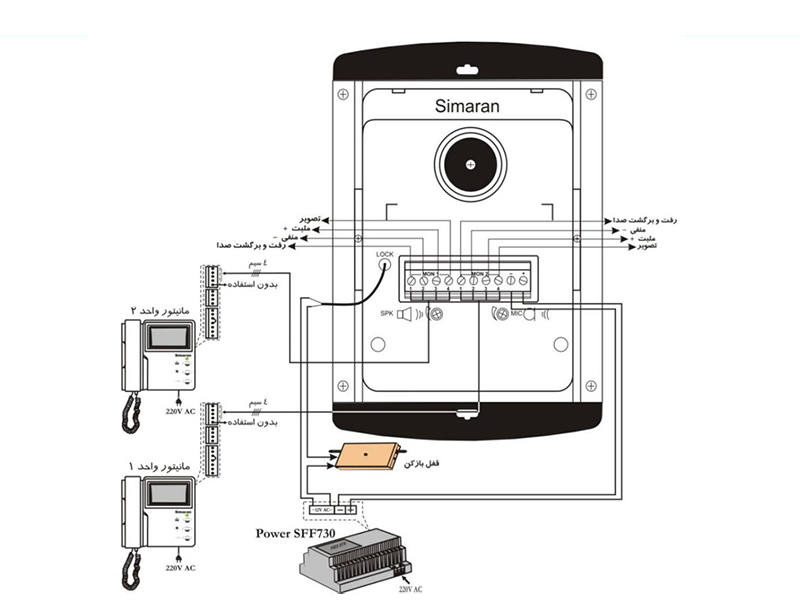

3- طرح کلی سیم بندی برای پنل های 2 واحدی با سوئیچر داخلی:

پنل درباز کن مدل فراز سیماران

مشخصات فنی پنل فراز سیماران:

مشخصات فنی پنل فراز
تغذیه مورد نیاز DC 12V-150mA
دوربین

سیاه‌وسفید: 1/3 اینچ

رنگی : 1/4 اینچ
زاویه دوربین قابل تنظیم
فرکانس پویش

افقی:15/625کیلوهرتز

عمودی:50هرتز

سیستم نصب 4 سیم با قطبیت(مثبت و منفی)
