راهنمای نصب پنل در بازکن فوژان

مشاهده پنل در بازکن فوژان سیماران

مشاهده پنل های صوتی تصویر سیماران

مشاهده در بازکن های صوتی تصویر سیماران

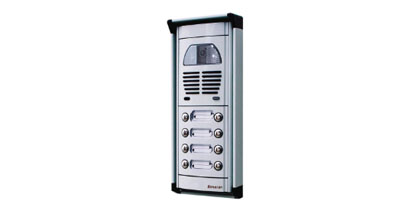

اندازه و ابعاد پنل آیفون تصویری سیماران سری فوژان

با توجه به این که موارد استفاده از پنل تصویری فوژان بسیار بالا می باشد دقت نمایید که این ابعاد برای انواع مدل پنل ساده می باشد و در نوع کارتی باید یک ماژول اضافه شونده نیز در پنل قرار بگیرد و ابعاد آن بیشتر می شود.

پنل فوژان 1 و 2 واحدی	پنل فوژان 3 تا 8 واحدی	پنل فوژان 9 تا 16 واحدی
9 در 13 سانتی متر	9 در 26 سانتی متر	9 در 36 سانتی متر

مشخصات کلی:

• دارای دوربین رنگی یا سیاه و سفید CCD, با قابلیت تنظیم زاویه دید دوربین در چهار جهت.
• سیستم دید در شب با استفاده از LED های سوپر هایبرایت در پنلهای رنگی و LED مادون قرمز در پنلهای سیاه و سفید.
• مجهز به سیستم دزدگیر.
• ساخته شده از آلومینیوم یکپارچه اکسترود و آبکاری شده,مقاوم در مقابل تغییرات جوی.
• دارای صحفه کلید نورانی, جهت کاربرد آسان در شب.
• امکان ارتباط با واحد مربوط,تنها با فشردن یک دکمه.
• امکان کنترل صدای میکروفن و بلندگو از طریق پتانسیومتر.
• امکان سفارش تا 64 واحد.

متعلقات پنل:

-2عدد پیج خودکار 3/5*25 میلیمتری

-1 عدد آچار آلن 2/5 میلیمتری

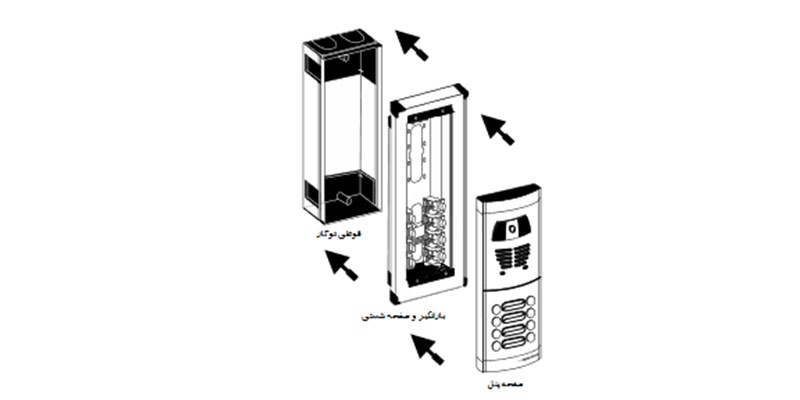

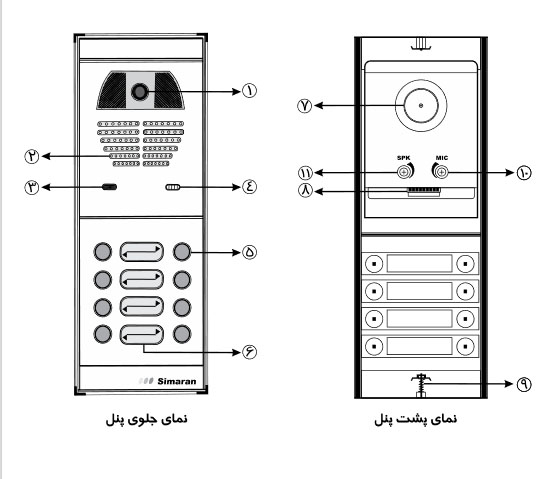

مشخصات و قسمتهای مختلف پنل فوژان:

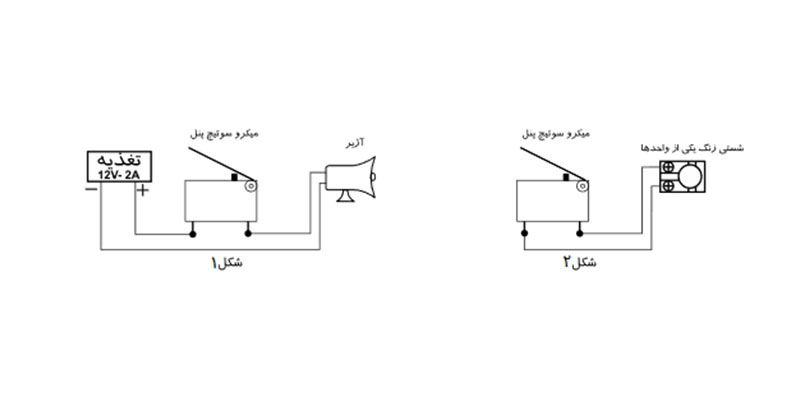

توجه: میکرو سوئیچی بر روی بارانگیر جهت اعلام سرقت پنل تعبیه شده است با برداشته شدن پنل از روی بارانگیر, کنتاکتهای آن بسته می شود و جهت اعلام سرقت پنل,میتوانید از آژیر دزدگیر با به صدا در آوردن زنگ مانیتور یک واحد به صورت ممتد از این میکروسوئیچ استفاده کنید.

روش نصب

1- قبل از گذاشتن قوطی توکار,محل ورود سیم ار از قوطی جدل کنید.

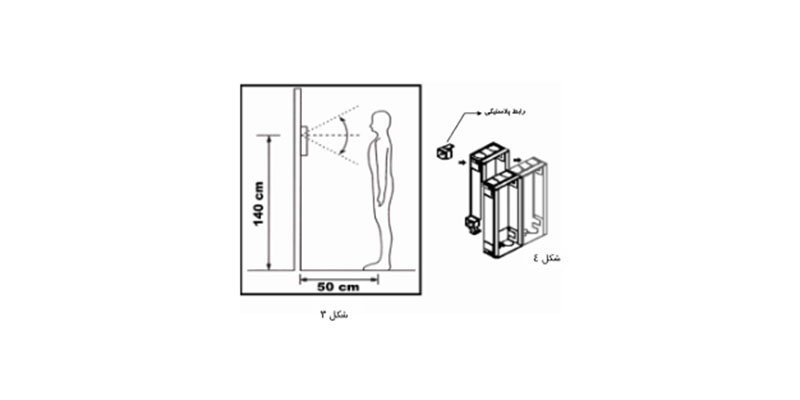

2- قوطی توکار را در اتفاع 140سانتی متری از سطح زمین تا لنز دوربین,کاملا همتراز با دیوار نصب کنید.

اگر قوطی توکار,همتراز با دیوار نباشد پنل به خوبی نصب نخواهد شد

3-برای نصب 2 ردیف قوطی تو کار کنار هم .قوطیها را مانند (شکل4) با استفاده از رابط پلاستیکی در کنار هم نصب کنید. سپس کل مجموعه را در داخل دیوار نصب کنید.

4-سیمها را از داخل بارانگیر بیرون آورید.

5-سپس بارانگیر پنل را بر روی قوطی توکار با دو عدد پیچ خودکار که همراه پنل می باشند بر روی قوطی تو کار ببندید.

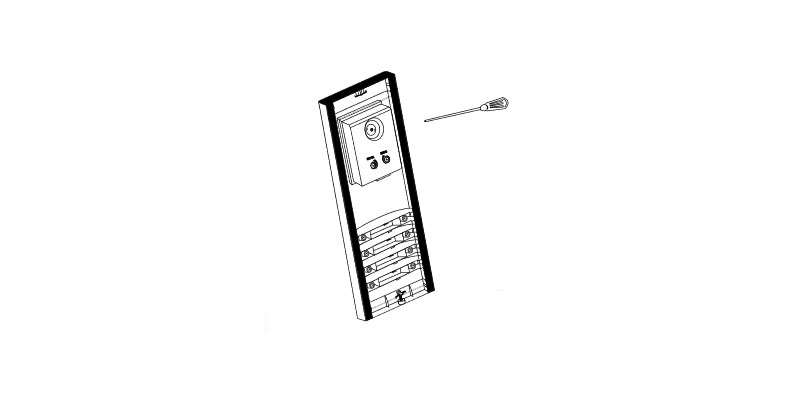

6-صفحه پنل را از بالا بر روی بارانگیر قرار داده و سپس بوسیله آچار همراه پنل,صفحه پنل را بر روی بارانگیر ببندید.

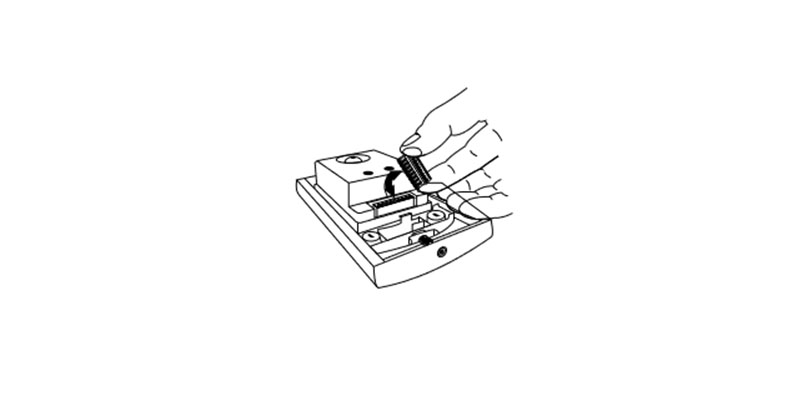

توجه: شما میتوانید جهت سهولت در نصب , ترمینال مادگی پنل را از ترمینال جدا کرده و پس از اتمام سیم بندی,آنرا دوباره در جای خود قرار دهید.

راهنمای سیم بندی

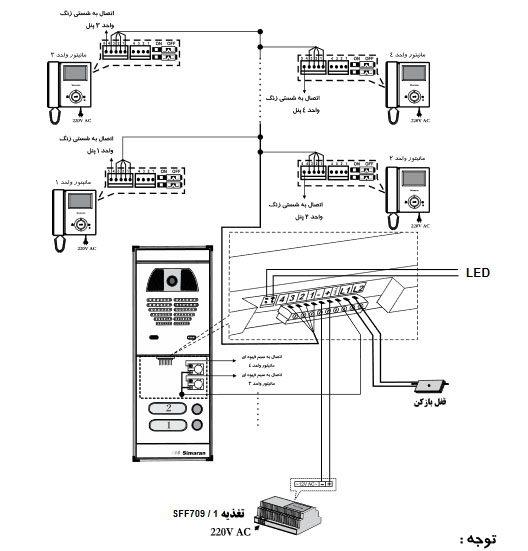

الف)راهنمای نصب پنلهای دو تا چهار واحدی (با استفاده از سوئیچر داخل مانیتور)

توجه:در این روش نصب باید توجه داشته باشید که دیپ سوئیچهای پشت مانیتور ها باید در حالت off باشند.

راهنمای سیم بندی

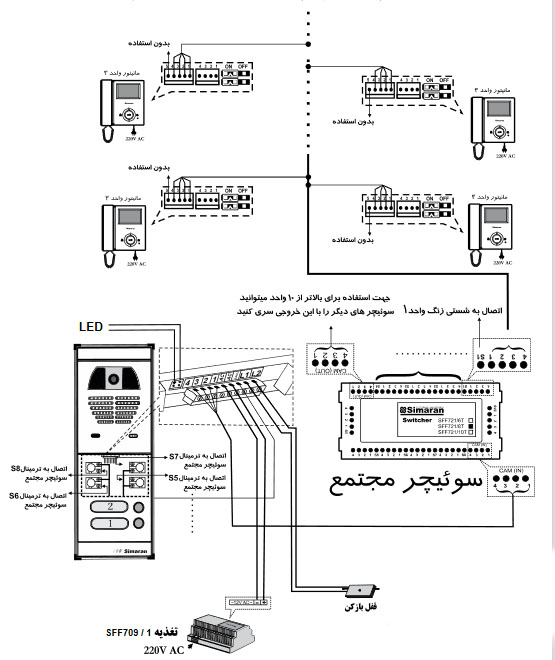

ب)راهنمای سیم بندی پنلهای بالاتر از چهار واحد:(با استفاده از سوئیچر مجتمع)

توجه:در این روش نصب باید توجه داشته باشید که دیپ سوئیچهای پشت مانیتور ها باید در حالت   on  باشند.

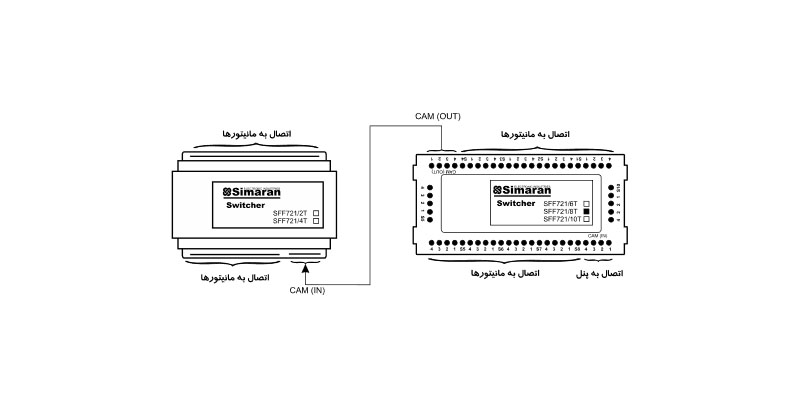

سوئیچر های مجتمع برای تعداد واحدهای از 2 واحد طراحی شده است. برای تعداد 10 واحد به بالا میتوان سوئیچر 10 واحدی را ومطابق شکل زیر با سو ئیچر های دیگر سری نمود.

تنظیم دوربین

جهت تنظیم زاویه دید دوربین,پیچ پشت آن را مطابق شکل چند دور شل کنید,سپس با نرمی انگشت شست, دوربین را به اطراف بچراخانید, در پایان پیچ مربوط را سفت کنید.

مشخصات فنی:

توضیح:طرح ظاهری:مشخصات فنی و عملکرد,جهت بهبود کیفیت محصول ,ممکن است بدون اطلاع قبلی تغییر کند.
