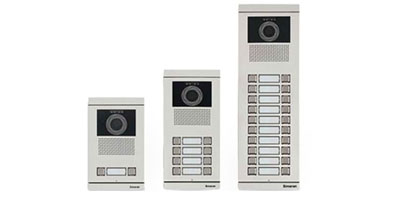

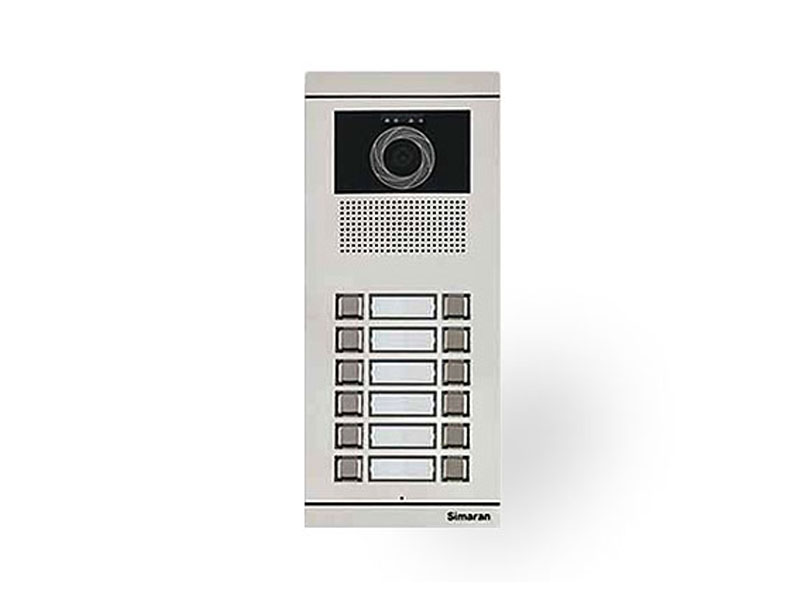

راهنمای نصب پنل دربازکن فرداد بدون کارتخوان
راهنمای نصب پنل در بازکن م
دل فرداد
مشخصات کلی:
- دارای دوربین رنگی یا سیاه و سفید CCD, با قابلیت تنظیم زاویه دید دوربین در چهار جهت.
- سیستم دید در شب با استفاده از LED های سوپر هایبرایت
- مجهز به سیستم دزدگیر.
- ساخته شده از آلومینیوم یکپارچه اکسترود و آبکاری شده,مقاوم در مقابل تغییرات جوی.
- دارای صحفه کلید نورانی, جهت کاربرد آسان در شب.
- امکان ارتباط با واحد مربوط,تنها با فشردن یک دکمه.
- دارای کانکتور جهت نصب کلید درباز کن اضافه
انتخاب مدل:
سیستم دربازکن تصویری فرداد با دوربین رنگی بدون سوئیچر قابل ارائه می باشد.

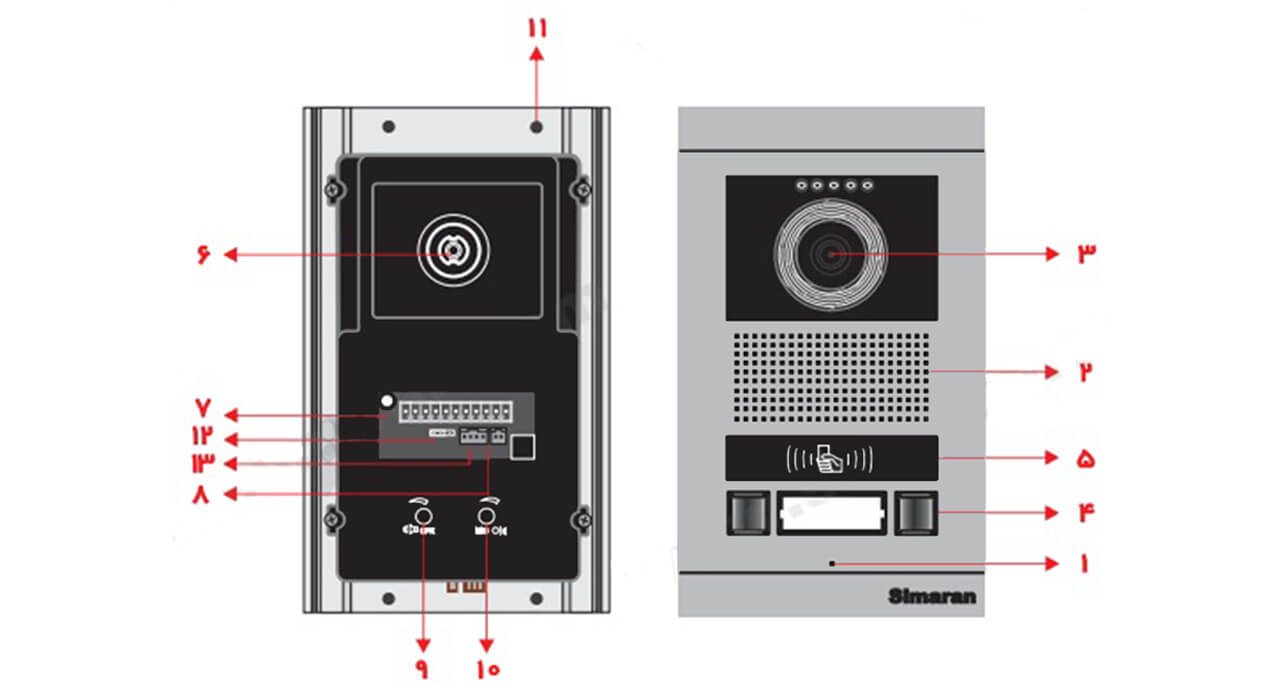

مشخصات و قسمتهای مختلف پنل فوژان:
- میکروفن
- بلندگو
- دوربین
- شستی زنگ‌ها
- گوی تنظیم‌کننده دوربین
- ترمینال ۱۰ پین
- کانکتور ۲ پین جهت کليد دربازکن
- پتانسیومتر تنظیم صدا بلندگوی پنل
- پتانسیومتر تنظیم صدا میکروفن پنل
- جا پیچ‌های اتصال پنل به قوطی توکار
- یک جمپر دو حالته دارای ۳ پایه
توضیحات پنل فرداد سیماران :
8 - با این کانکتور ۲ پین می‌توان جهت باز کردن در، کلیدی به مدار اضافه کرد
متعلقات پنل: قوطی توکار - 4 عدد پیچ آلن - آچار آلن - واشر آبندی - پیچ‌گوشتی - چهار عدد پیچ چهارسوروش نصب پنل دربازکن تصویری فرداد سیماران: 1- قبل از کار گذاشتن قوطی توکار ، محل ورود سيم ( از کف با دیوارهای جانبی ) را از قوطي جدا کنید.2- قوطی توکار را در ارتفاع 140 سانتی‌متر از سطح زمین تا لنز دوربین و کاملاً همتراز با دیوار نصب کنید (شکل 1 ) اگر قوطی توکار ، همتراز با دیوار نباشد پنل به‌خوبی نصب نخواهد شد۳ - سیم‌ها را مطابق راهنمای نصب به پنل متصل کنید4- پنل را روی قوطی توکار قرار دهید و آن را با دو عدد پیچ آلن به قوطی توکار متصل کنید .

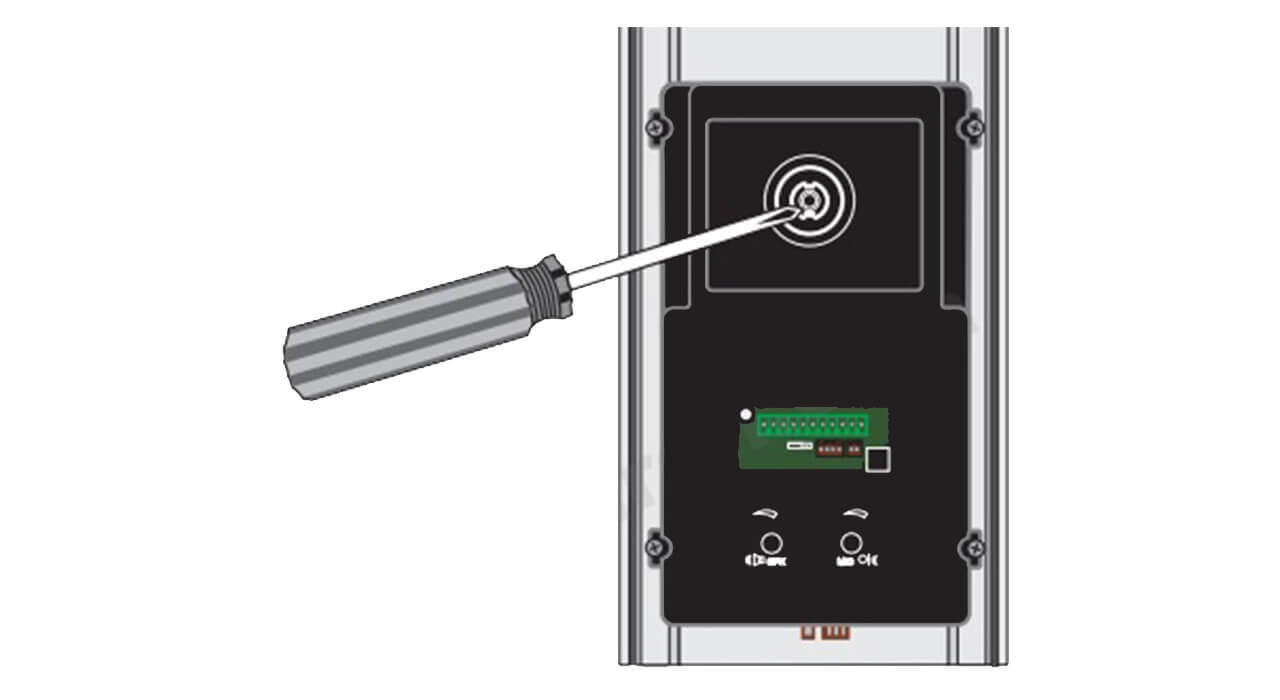

تنظیم زاویه دید دوربین پنل فرداد سیماران: جهت تنظیم زاویه دوربین ، پیچ پشت آن را مطابق شکل ۲ چند دور شل کنید و سپس با نرمی انگشت شست ، دوربین را به اطراف بچرخانید. در پایان پیچ مربوط را سفت کنید ..

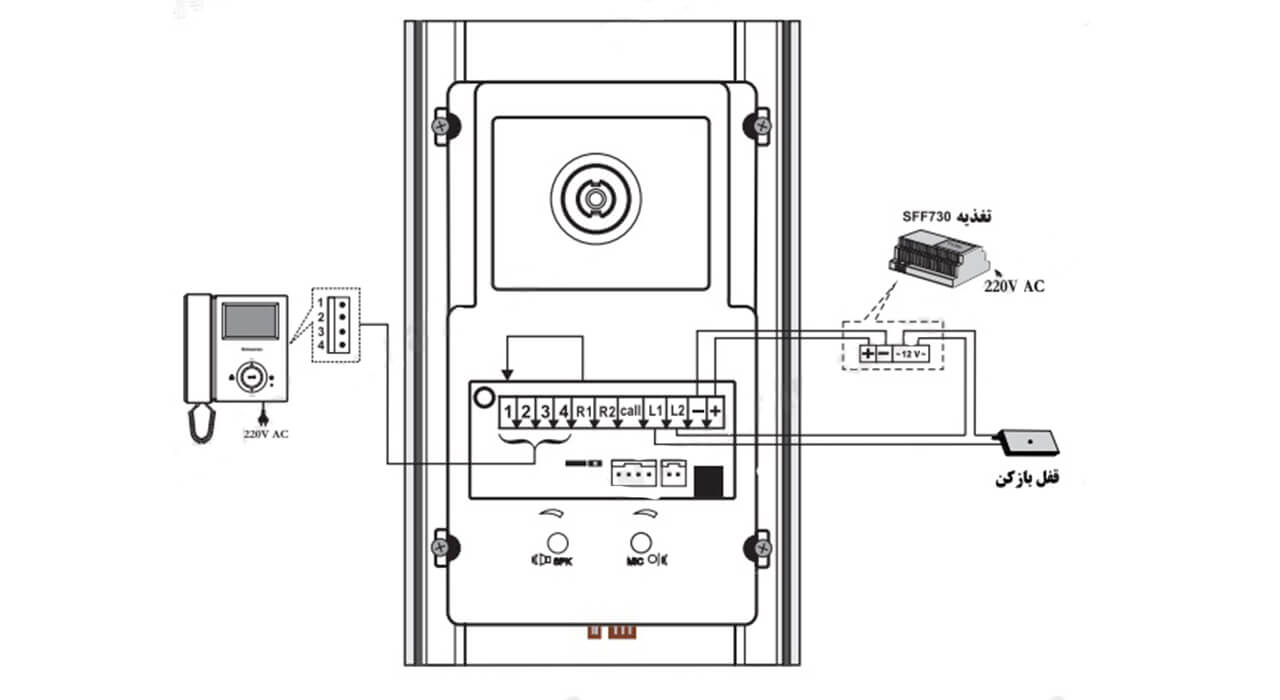

راهنمای سیم بندی پنل فرداد سیماران:1- طرح کلی سیم‌بندی برای پنل‌هایی که به‌صورت 1 واحدی نصب می‌شوند
توجه: برای فواصل بیش از 50 متر بهتر است، جهت انتقال تصویر دوربین به مانیتور از کابل کواکسیال استفاده شود.

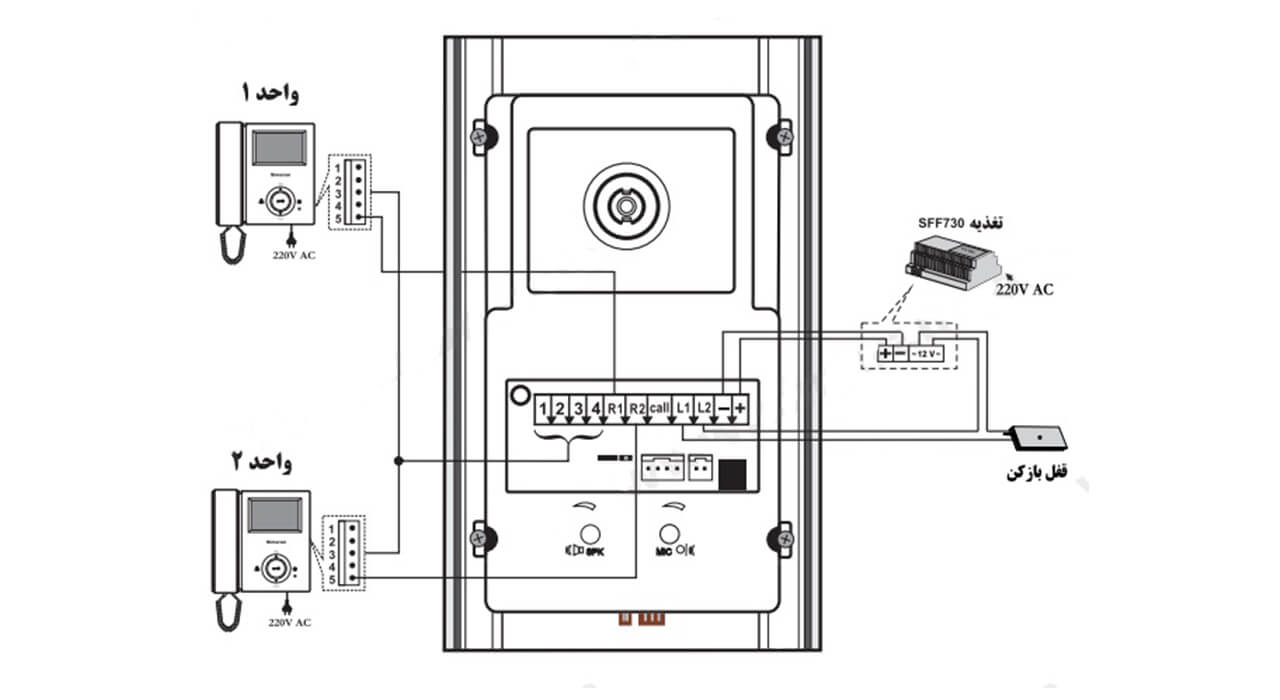

2-طرح کلی سیم‌بندی برای پنل های 2 واحدی با استفاده از سوئیچر داخلی مانیتور:
توجه: در این روش نصب باید توجه داشته باشید که جمپرهای پشت مانیتور برداشته شوند.

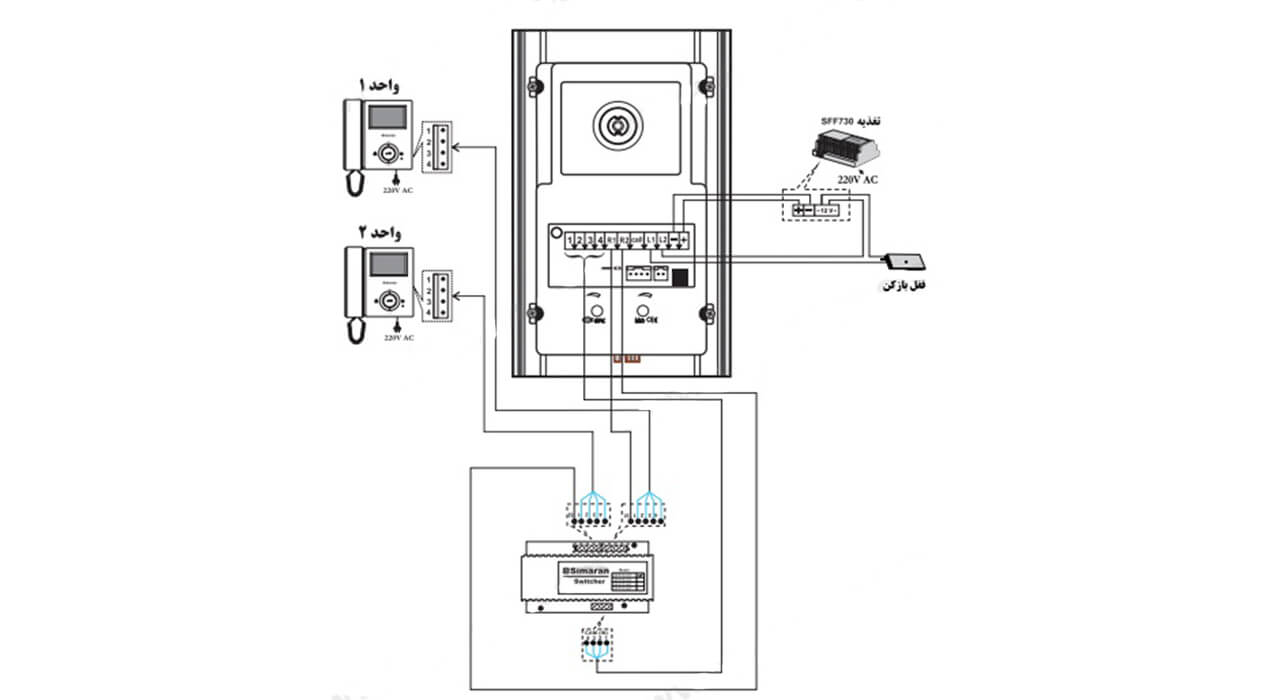

3-طرح کلی سیم بندی برای پنل های 2 واحدی بدون سوئیچر داخلی با استفاده از سوئیچر مجتمع:

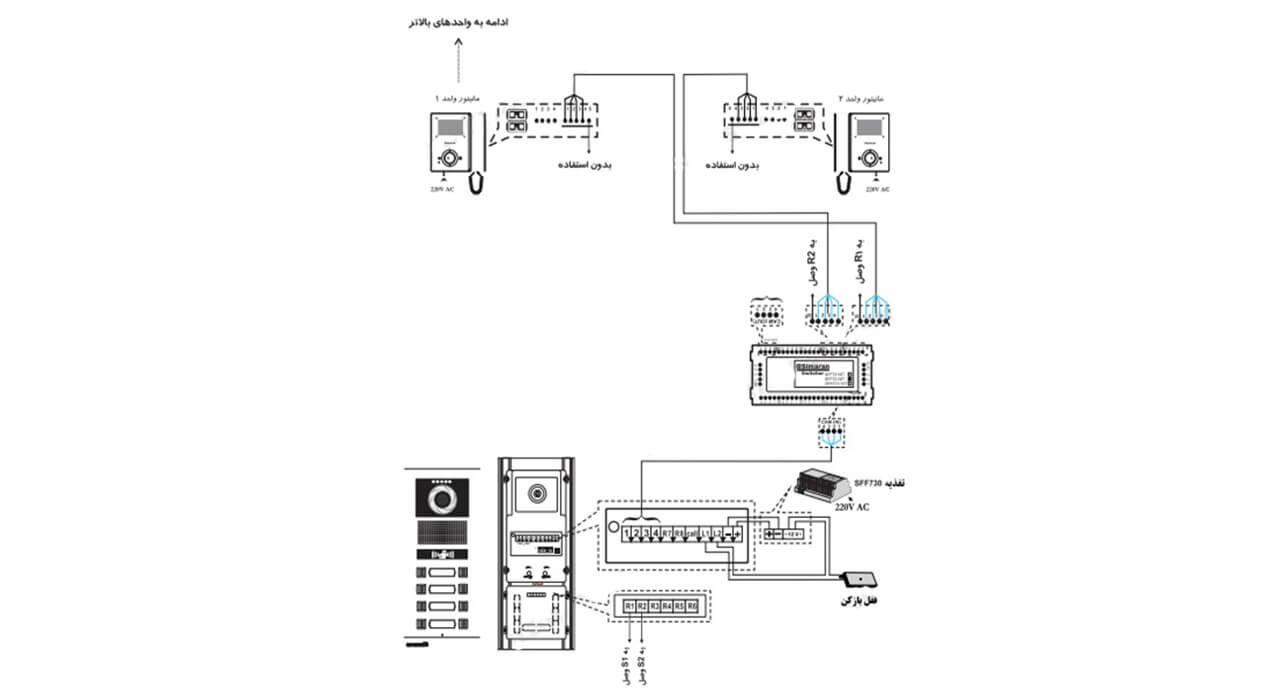

4-طرح کلی سیم بندی برای پنل های 8 واحدی فرداد:
مشخصات فنی پنل فرداد سیماران:
| مشخصات فنی | پنل فرداد |
|---|---|
| تغذیه مورد نیاز | DC 12V-150mA |
| دوربین | رنگی:1/4 اینچ |
| زاویه دوربین | قابل تنظیم |
| فرکانس پویش |
افقی:15/625کیلوهرتز عمودی:50هرتز |
| سیستم نصب | 4 سیم با قطبیت(مثبت و منفی) |
توضیح : طرح ظاهری ، مشخصات فنی و عملکرد ، جهت بهبود کیفیت محصول ، ممکن است بدون اطلاع قبلی تغییر کند.
