راهنمای نصب و راه اندازی مانیتور HS -43FL
راهنمای نصب و راه اندازی مانیتور HS -43FL
لیست محتویات:
مانیتور ___ گوشی ___ دفترچه راهنما ____ براکتA
بسته متعلقات شامل:
1-کانکتور 5 تائی ____ 2 عدد
2- کانکتور 4 تائی ____ 1 عدد
3- پیچ دیواری M4 ___ 2 عدد
4- رول پلاک ____ 2 عدد
5-پیچ استوانه ای 3*7 ___2 عدد

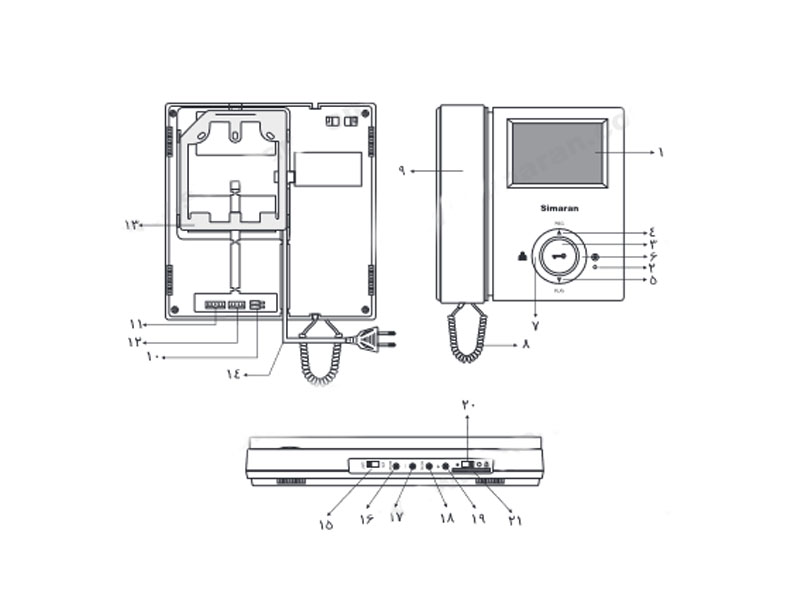

مشخصات:
- صفحه نمایش
- LED وضعیت مانیتور
- کلید در بازکن
- REC: ضبط عکس بصورت دستی
- PLAY: نمایش عکس های ضبط شده (در مدل با حافظه)
- جهت ارتباط صوتی داخلی استفاده میشود
- نمایش تصویر دم درب
- سیم رابط گوشی
- گوشی
- جمپر استفاده از سوئیچر داخلی
- کانکتور 5 تایی اتصال به پنل
- کانکتور 4 تایی جهت ارتباط داخلی صوتی(گوشی KW-4VR)
- براکت
- سیم برق
- کلید روشن و خاموش
- جهت تنظیم زمان و تاریخ و رفتن به حالت پنجره ای عکس های ذخیره شده در حافظه(در مدل با حافظه)
- کاهش مقادیر
- MENU
- افزایش مقادیر
- کلید افزایش و کاهش صدای زنگ
- محل قرار گرفتن SDکارت
نصب
1-پس از تعیین محل نصب مانیتور,براکت را ,در حالتی که سر قلابها به سمت بالا قرار گرفته.بطوریکه سیم ها در مرکز آن قرار بگیرد,با دو پیج دیواری,به صورتی مطمئن به دیوار پیچ کنید.
سپس سیمها را بیرون کشیده وآنها را به کانکتور پشت مانیتور متصل کنید.با قرار دادن مانیتور روی چهار قلاب براکت و پایین کشیدن آن ,مانیتور را روی براکت سوار کنید,سپس برای اثابت کردن آن,پیچ استوانه را داخل چاک بالای براکت پیج کنید.
2-سیم گوشی را متصل کنید.
3-برق را متصل کنید.
4- دکمه ON/OFF را در حالت ON قرار دهید.
نکات مهم نصب
1-دستگاه مانیتور و پنل را در جاهای پر گرد و غبار ,معرض نور مستقیم خورشید,دمای بالا با شرایط رطوبت زباد,نصب نکنید. همچنین محل های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.
2-برای بهبود کیفیت صدا و تصویر از سیم 0.06MM فویل دار استفاده کرده و مسیر سیم کشی را دور از مسیر سیمهای برق انتخاب کنید.
-3برای انتقال تصویر به فواصل بیش از 50 متر ,از کابل کواکسیال استفاده کنید.
توجه
جهت تغییر عملکرد مانیتور از حالت دو پنل به تک پنل و بالعکس می بایست انگشت خود را به مدت 5 ثانیه بر روی کلید اینترکام در حالتی که تصویر در حال نمایش نمی باشد نگه دارید لازم به ذکر است برای تغییر عملکرد مجدد می بایست مانیتور توسط کلید off/on خاموش و روشن شود.

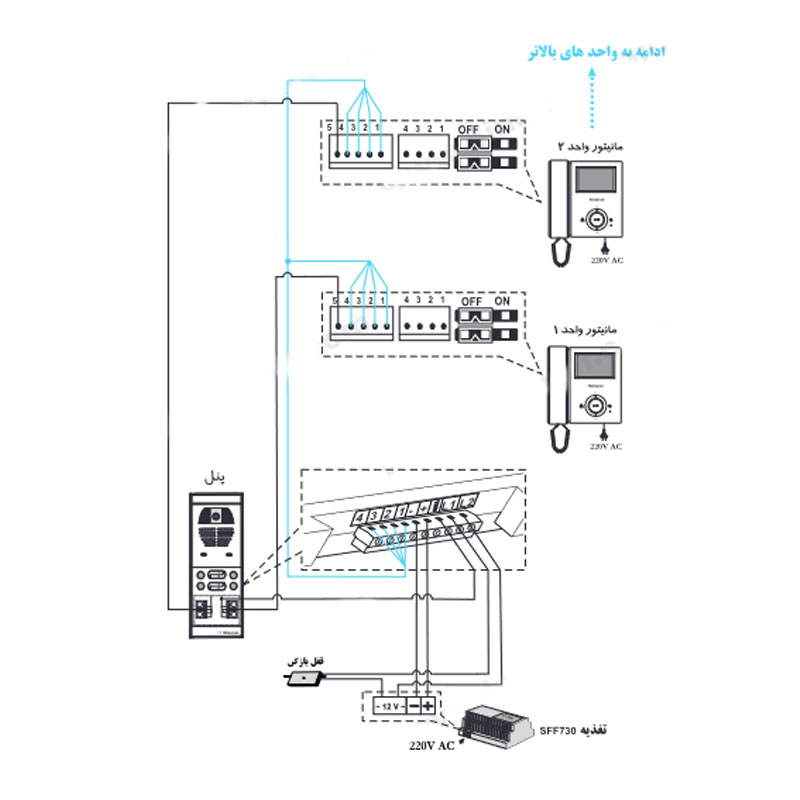

نحوه سیم بندی سیستم 1 واحدی با پنل فراز:

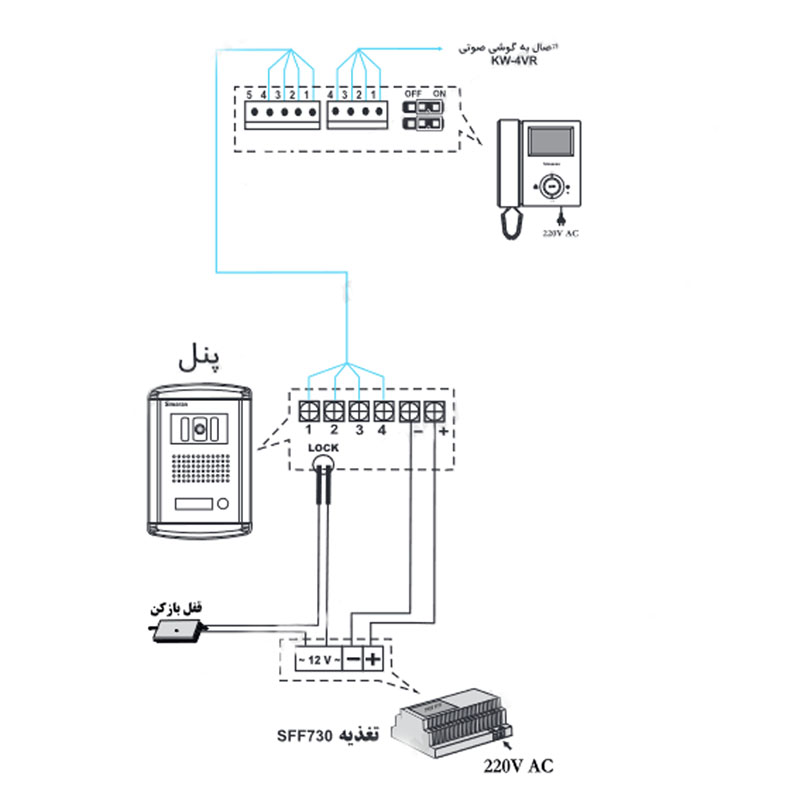

نحوه سیم بندی سیستم 1 واحدی با پنل فوژان:

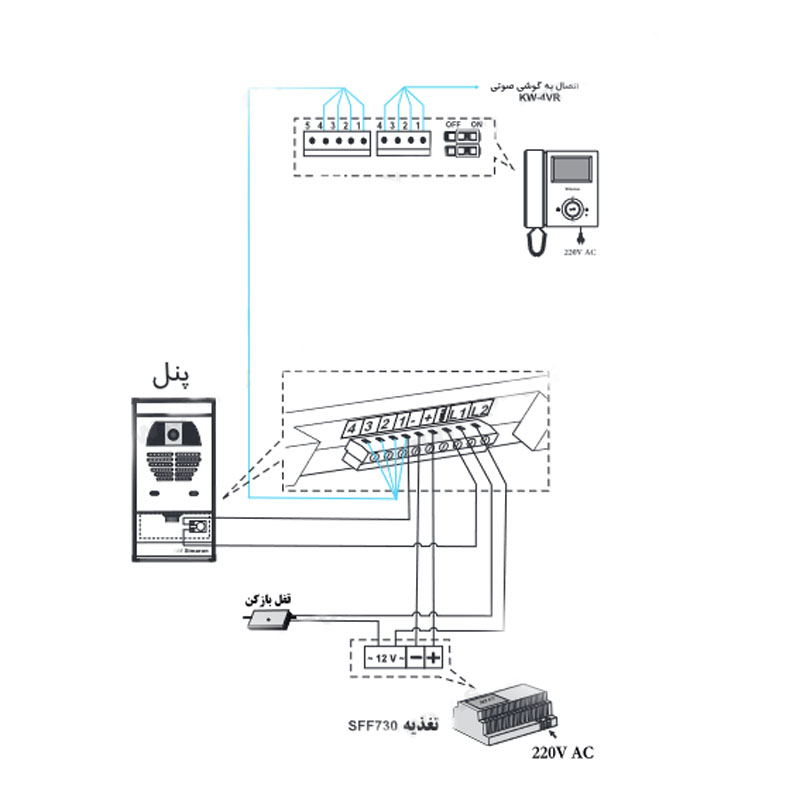

نحوه سیم بندی جهت استفاده از سوئیچر داخلی:
توجه:برای استفاده از سوئیچر داخلی,باید هر دو جمپر پشت مانیتور در حالت OFF قرار گیرد.

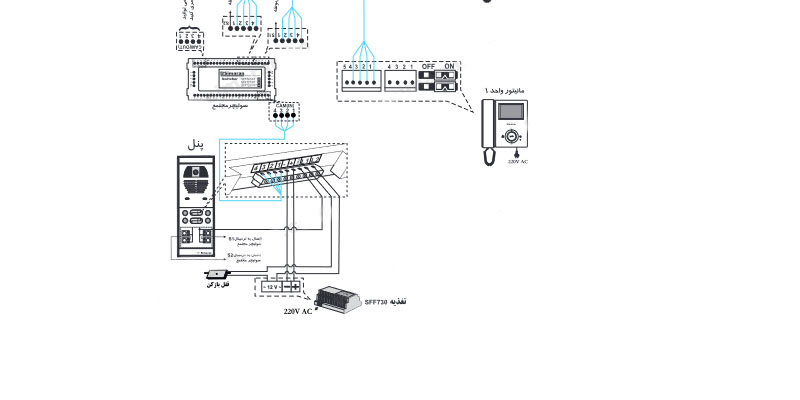

نحوه سیم بندی با استفاده از سوئیچر مجتمع:
توجه:برای استفاده از سوئیچر ,باید هر دو جمپر پشت مانیتور در حالت ON قرار گیرد.
راهنمای رفع اشکالات:
| ردیف | اشکال | دلایل احتمالی |
|---|---|---|
| 1 | سیستم کاملا از کار افتاده است |
برق ورودی قطع است. کلید off/on در وضعیت off است. |
| 2 | تصویر سیاه و سفید است |
کنترل رنگ تنظیم نیست |
| 3 | مانیتور خاموش و روشن می شود |
سیم های میان مانیتور وپنل اتصالی دارد. |
| 4 | صدای رفت و برگشت بر قرار است ما تصویر ی نداریم | سیم شماره 4 از پنل به ماینتور قطع است |
| ولتاژ مورد نیاز |
AC100 V-240V 50/60 Hz |
|---|---|
| توان مصرفی |
6.5w |
| صفحه نمایش |
LCD رنگی4.3اینچ |
| صدای زنگ | ملودی |
| دمای عملکرد |
10C -...+40C |
