لیست محتویات:

مانیتور  ___ گوشی  ___ دفترچه راهنما ____ براکتA

بسته متعلقات شامل:

1-کانکتور 5 تائی   ____ 2 عدد

2- کانکتور 4 تائی ____ 1 عدد

3- پیچ دیواری M4 ___ 2 عدد

4- رول پلاک     ____  2 عدد

5-پیچ استوانه ای 3*7 ___2 عدد

مشخصات:

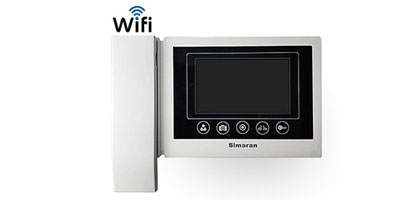

مانیتور 4.3اینچ سیماران مدل HS-43TKM100
  1. بلند گو
  2. گوشی
  3. صفحه نمایش 4.3اینچ
  4. دکمه مانیتور
  5. با لمس این دکمه صفحه نمایش فعال شده و تصویر محدوده دید دوربین را نمایش میدهد و با لمس مجدد تصویر دوربین پنل دوم را نمایش میدهد.
  6. دکمه ضبط عکس به صورت دستی / ورود به تنظیمات عکس های ذخیره شده.
  7. دکمه تماس با نگهبانی برای فراخوانی نگهبانی در سیستم هایی که دارای نگهبانی هستند استفاده می شود.
  8. دکمه در بازکن ثانویه می توانید از این دکمه برای در بازکن ثانویه یا جک پارکینگ استفاده نمایید.
  9. دکمه در بازکن برای آزاد کردن سیستم قفل دربازکن درب ورودی استفاده می شود.
  10. کلید ON/OFF برای روش و یا خاموش کردن سیستم
  11. کاهش مقادیر آیتم های مختلف در تنظیمات تصویر
  12. دکمه MENU جهت تنظیمات تصویر(رنگ,روشنایی و...)
  13. افزایش مقادیر آیتم های مختلف در تنظیمات تصویر
  14. محل قرار دادن SD Card
  15. محل قرار گرفتن فیش گوشی
  16. کانکتور 5 تایی اتصال به پنل اول
  17. کانکتور 4 تایی اتصال به پنل دوم
  18. جمپر استفاده از سوئیچر داخلی
  19. کانکتور 2تایی اتصال به درب ثانویه یا جک پارکینگ
  20. کانکتور 3 تایی اتصال به دیکودر جهت تماس با نگهبانی در سیستم کدینگ

نصب

1-پس از تعیین محل نصب مانیتور,براکت را ,در حالتی که سر قلابها به سمت بالا قرار گرفته.بطوریکه سیم ها در مرکز آن قرار بگیرد,با دو پیج دیواری,به صورتی مطمئن به دیوار پیچ کنید.

سپس سیمها را بیرون کشیده وآنها را به کانکتور پشت مانیتور متصل کنید.با قرار دادن مانیتور روی چهار قلاب براکت و پایین کشیدن آن ,مانیتور را روی براکت سوار کنید,سپس برای اثابت کردن آن,پیچ استوانه را داخل چاک بالای براکت پیج کنید.

2-سیم گوشی را متصل کنید.

3-برق را متصل کنید.

4- دکمه ON/OFF را در حالت ON قرار دهید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

نکات مهم نصب

1-دستگاه مانیتور  و پنل را در جاهای پر گرد و غبار ,معرض نور مستقیم خورشید,دمای بالا با شرایط رطوبت زباد,نصب نکنید. همچنین محل های مرتعش یا در معرض ضربه را برای نصب انتخاب نکنید.

2-برای بهبود کیفیت صدا و تصویر از سیم 0.06MM فویل دار استفاده کرده و مسیر سیم کشی را دور از مسیر سیمهای برق انتخاب کنید.

-3برای انتقال تصویر به فواصل بیش از 50 متر ,از کابل کواکسیال استفاده کنید.

توجه

جهت تغییر عملکرد مانیتور از حالت دو پنل به تک پنل و بالعکس می بایست انگشت خود را به مدت 5 ثانیه بر روی کلید اینترکام در حالتی که تصویر در حال نمایش نمی باشد نگه دارید لازم به ذکر است برای تغییر عملکرد مجدد می بایست مانیتور توسط کلید off/on خاموش و روشن شود.

نحوه سیم بندی سیستم 1 واحدی با پنل فراز:

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

توجه: در این روش توجه داشته باشید که باید هر دو جمپر پشت مانیتور در جای خود بماند.

نحوه سیم بندی سیستم 1 واحدی با پنل فوژان:

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

توجه: در این روش توجه داشته باشید که باید هر دو جمپر پشت مانیتور در جای خود بمانند.

نحوه سیم بندی جهت استفاده از سوئیچر داخلی:

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

توجه:برای استفاده از سوئیچر داخلی,باید هر دو جمپر پشت مانیتور برداشته شوند.

نحوه سیم بندی با استفاده از سوئیچر مجتمع:

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

توجه:برای استفاده از سوئیچر ,باید هر دو جمپر پشت مانیتور در جای خود بمانند.

نحوه سیم بندی سیستم کدینگ:

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

منوی تنظیمات کلی:

در حالت Stand by (وقتی که صفحه نمایش خاموش است)با فشردن کلید MENU منو تنظیمات روی صفحه نمایش داده می شود.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تعریف آیکون



مانیتور 4.3اینچ سیماران مدل HS-43TKM100

مشاهده تصویر پنلها(MONITOR)

زمانی که مراجعه کننده از طریق پنل ورودی به مانیتور واحد زنگ می زند و یا اینکه از داخل واحد دکمه آیکون MONITOR را لمس کنید.صفحه زیر همراه با تصویر پنل به نمایش در می آید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تعریف آیکون:

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

مرور حافظه(MEMORY):

در این صفحه می توانید عکس ها یا فیلم های ذخیره شده در حافظه داخلی (FLASH)یا SD Card را مرور کنید و همچنین می توانید مد عملکرد حافظه را تنظیم نمایید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

پوشه عکسهای حافظه داخلی(flash)

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تعریف آیکون

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

پوش عکسهای حافظه خارجی(SD)

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

پوشه ی فیلم های ذخیره شده در حافظه خارجی(video):

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

آیکون های موجود در این صفحه نیز مشابه صفحه photo1 هستند.با این تفاوت که آیکون play عمل پخش فیلم انتخاب شده را انجام می دهد.

تنظیم مد عملکرد(setting)

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تعریف آیکون

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

Auto photo: در این مد وقتی مراجعه کننده از طریق پنل با واحد تماس می گیرد,بطور اتوماتیک یک عکس ذخیره می شود.

Auto video: در این مد وقتی مراجعه کننده از طریق پنل با واحد تماس می گیرد.بطور اتوماتیک یک فیلم 15 ثانیه ای با صدای ذخیره می شود (این مد با وجود حافظه خارجی فعال می گردد)

inactive:در این مد با تماس مراجعه کننده بطور اتوماتیک,عکس یا فیلم ذخیره نمی شود و فقط بطور دستی می توان عکس ذخیره کرد.

ارتباط داخلی(intercom)

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

پس از وارد شدن به این صفحه ابتدا گوشی را برداشته سپس برای ارتباط با واحدهای دیگر ابتدا شماره واحد مورد نظر خود را انتخاب نمایید و سپس کلید آیکون را لمس کنید,وبرای تماس با نگهبانی می بایست کلید آیکون را لمس نمایید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

در ادامه برای قطع ارتباط کلید را لمس نمایید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100
مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تنظیمات سیستم(setting)

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تعریف آیکون

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

صدای زنگ (Ringtone)

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تعریف آیکون

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

ملودی زنگ پنل ها Cam Melody:در این قسمت می توانید یکی از 16 ملودی را جهت زنگ پنل ها انتخاب نمایید.

ملودی زنگ ازتباط داخلی intercom Melody:در این قسمت می توانید یکی از 16 ملودی را جهت زنگ ارتباط داخلی انتخاب نمایید.

حجم صدای زنگ Loundness: در این قسمت می توانید حجم صدای زنگ را از سطح 1 تا 4 انتخاب نمایید.

تاریخ و زمان (time& data)

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

آیکون های موجود در این صفحه ,مشابه صفحه Ringtoneهستند

زبان(language)

با انتخاب این آیکون وارد صفحه زیر می شوید و می توانید زبان فارسی و یا لاتین را انتخاب نمایید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

و برای برگشت و تایید آیکون را لمس کنید.

تنظیمات شماره واحدSet Unit NO:

با انتخاب این آیتم و لمس دکمه Set Unit No وارد تنظیمات شماره واحد می شوید .و در این قسمت می توانید شماره واحد را تغییر دهید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

در منوی زیر رمز 2200 را وارد نمایید وکلید Enter را لمس نمایید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تعریف آیکون

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

در این قسمت می توانید شماره واحد خود را تغییر دهید و سپس تغییرات خود را با لمس کلید آیکون ثبت نمایید.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تعریف آیکون

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

فرمت حافظه داخلی(format Flash):

با انتخاب ای ت آیتم و لمس دکمه مربوط به آیکون Yes, تمامی عکسهای ذخیره شده در حافظه داخلی پاک شده و این حافظه فرمت می شود.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

فرمت حافظه خارجی(format SD)

با انتخاب این آیتم و لمس دکمه مربوط به آیکون Yes, تمامی عکسها و فیلم های ذخیره شده در حافظه خارجی (sd) پاک شده و این حافظه فرمت می شود.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

کپی روی حافظه خارجی(Copy to SD)

 با انتخاب ای ن آیتم و لمس دکمه مربوط به آیکون Yes, تمامی عکسهای حافظه داخلی بر روی حافظه خارجی(SD) کپی می شوند.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

تنظیمات اولیه (Default Setting)

با انتخاب این آیتم و لمس دکمه مربوط به آیکون Yes, تمامی تنظیمات ,به حالت اولیه کارخانه باز می گردند.

مانیتور 4.3اینچ سیماران مدل HS-43TKM100

راهنمای رفع اشکالات:

ردیف اشکال دلایل احتمالی
1 سیستم کاملا از کار افتاده است

برق ورودی قطع است.

کلید off/on در وضعیت off است.

2 تصویر سیاه و سفید است
کنترل رنگ تنظیم نیست
3 مانیتور خاموش و روشن می شود
سیم های میان مانیتور وپنل اتصالی دارد.
4 صدای رفت و برگشت بر قرار است ما تصویر ی نداریم سیم  شماره 4 از پنل به ماینتور قطع است
5 ترمینال ارتباطی درب 1,درب 2,گوشی صوتی تصویری

مشخصات فنی:

ولتاژ مورد نیاز
AC100 V-240V 50/60 Hz
توان مصرفی
7.3w
صفحه نمایش
LCD رنگی 7اینچ/رزولوشن بالا
صدای زنگ 16
دمای عملکرد
10C -...+40C
حافظه تصویر 100عکس داخلی - 1000عکس و 100فیلم 15 ثانیه ای با صدا(SD کارت 4GB)
