راهنمای نصب دزدگیر سیماران مدل 6420

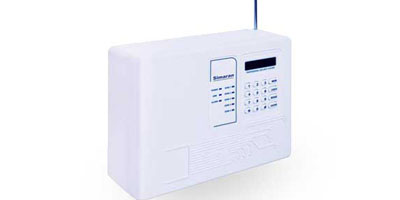

مشاهده دزدگیر سیم کارتی سیماران G6420 سیماران

قابلیت ها

-برنامه ریزی و کنترل دستگاه از طریق تماس صوتی ,پیام کوتاه و نرم افزارهای IOS , Android

-3خروجی قابل کنترل  با تماس صوتی ,پیام کوتاه و نرم افزار برای وسایل برقی

-گزارش گیری محرمانه(ارائه فعال و غیر فعال شدن دزدگیر برای مدیر)

-متوقف کردن آلارم دستگاه با وارد کردن رمز,هنگام پخش پیام صوتی

-نام گذاری هر وزن به صورت مجزا(فارسی و انگلیسی)

-تنظیم سنسور های بی سیم روی هر یک از زون ها

-ارسال نام زون و شماره چشم بی سیم در پیام آلارم

-افزودن ریموت اضطراری

-گزارش قطع  و وصل برق شهر از طریق پیام کوتاه

-پنج زون با سیم و یک زون بی سیم

-تنظیم سطح امنیت دستگاه

-20 حافظه شماره تلفن(sms-gsm)

-تماس از طریق سیم کارت

-گزارش دوره ای شارژ

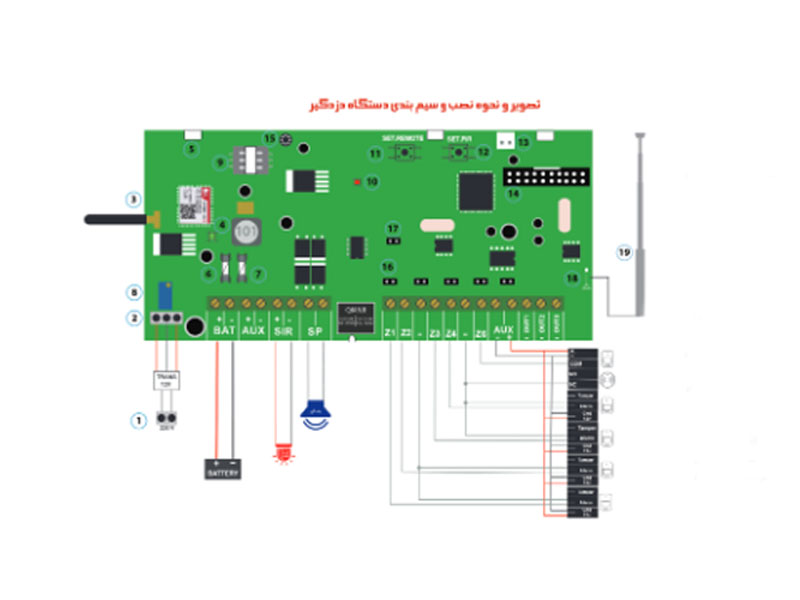

1-ورودی برق 220v

2-اتصال ترانس به برد دستگاه

3-آنتن gsm

4-چراغ میزان آنتن دهی سیم کارت

5-گیره نگهدارنده برد

6-فیوز 4Aبرای باتری

7-فیوز 2A برای AUX(تغذیه سنسور)

8-پتانسومتر ولتاژ باتری

9-سوکت سیم کارت(محل قرار گرفتن سیم کارت)

10- چراغ تغذیه دستگاه

11-سوئیچ ست کردن ریموت

12- سوئیچ ست کردن سنسور بی سیم

13سوکت بلندگو داخلی

14-سوکت کابل درب دستگاه

15-میکروفن

16- جامپر مربوط به زون ها

17-جامپر CHCK POWER

18-سوکت آنتن فلزی

19-آنتن فازی(برد ریموت)

راهنمای سریع برنامه ریزی دستگاه از طریق پیام کوتاه SMS

منظور از 0000 در جدول رمز ورود است.

رمز پیش فرض دستگاه 0000 است در صورتی که رمز ورود را تغییر دادید از رمز جدید استفاده نماید.

تماس پیام های ارسالی به دستگاه باید با حروف بزرگ انگلیسی و دستورات بدون فاصله فرستاده بشود.

 شماره های ذخیره شده در حافظه ی0,1,2 به عنوان مدیر دستگاه شناخته می شود.

راهنمای سریع ریموت

راهنمای سریع زون

در صورت پیش فرض تمامی زون ها فوری هستند .یعنی حالت های دینگ دانگ, 24ساعته زون ها تعریف نشده است

راهنمای سریع صفحه کلید

نکات مهم

1- رمز پیش فرض در کلیه مراحل برنامه ریزی و کنترل دستگاه 0000 است.

2- اگر از سیم کارت جدید استفاده می کنید حتما پین کد آن را غیر فعال کنید.

توجه: اگر قرار است برای بار اول از سیم کارت همراه اول استفاده کنید. حتما قبل از استفاده ,عملیات فعال سازی تماس را انجام دهید , برای فعال سازی تماس , کافی است سیم کارت داخل گوشی گذاشته شود, بعد از تماس با شماره دلخواه,زبان مورد نظر انتخاب و تایید شود. حتما این مرحله در سیم کارت های جدید همراه اول انجام شود. در غیر این صورت دستگاه دزدگیر تماس برقرار نمی کند.

3-در صورت امکان برای ارائه کارایی بهتر دستگاه از سیم کارت همراه اول استفاده شود.

4-نرم افزار های IOS  و  Android دستگاه دزدگیر سیم کارتی به جهت کاهش اشتباهات در نوشتن پیام و افزایش سطح امنیت دستگاه ارائه شده است.

5-میزان آنتن دهی سیم کارت از 0 تا 32 است. به این صورت که از عدد 20 به بالا کیفیت آنتن دهی خیلی خوب است.

6- سنسور ها نسبت به نویز حساس بوده و ممکن است در هنگام تماس یا پیام کوتاه تحریک شوند. بنابراین برای کارکرد صحیح لازم است حداقل 2 متر با دزد گیر و دستگاه های بی سیم و سیم کارتی دیگر فاصله داشته باشند(سنسور های بی سیم حداقل 3 متر فاصله داشته باشند.)

7-حالت حافظه  بدین معنی است که اگر در هنگام فعال بودن دزدگیر,یکی از زون ها تحریک شود و شروع به آلارم کند این حافظه(شماره زون)در دستگاه ذخیره می شود تا بتوان آن بخشی که باعث آلارم شده را شناسایی کرد. برای پاک کردن حالت حافظه ابتدا باید یک بار دزدگیر را بدون اینکه آژیر بزند فعال و غیر فعال نمود.

8-LED سبز رنگ روی برد نمایشگر آنتن دهی است. بعد از راه اندازی کامل دستگاه اگر این LED , 3 ثانیه یک بار چشمک بزند بدین معنی است که سیم کارت آنتن دارد. در غیر این صورت بخش سیم کارت خاموش است و حتما باید و حتما باید مشکل بررسی شود وگرنه ارسال پیام و برقراری تماس امکان پذیر نیست!

راهنمای ریست کردن ( بازگشت به تنظیمات کارخانه)

-بهتر است برای اولین بار دستگاه را ریست کنید. بدین صورت که ابتدا دکمه MENU را نگه داشته و در همین حالت برق و یا باتری را وصل کنید.این دکنه را همچنان نگه دارید تا صدای بوق ممتد شنیده شود و روی نمایشگر کلمه RESET مشاهده شود. دکمه را رها کنید و منتظر بمانید تا دستگاه بصورت کامل راه اندازی شود.

-در حالت فعال (ARM) هیچ گونه دسترسی به منو دستگاه ندارید.

ترمینال باتری (BAT)

با دقت در رعایت جهت,سیم قرمز به مثبت و سیم مشکی به منفی وصل شود. این مسیر به یک فیوز 4 آمپر مجهز است.

AUX(13V)

تغذیه کلیه چشمی ها با حفظ جهت و به طور موازی به ترمینال AUX وصل کنید. این مسیر مجهز به یک فیوز 3 آمپر است.

-این دستگاه دارای دو خروجی AUX است.

خروجی برای آژیر (SIR)

اگر از آژیر استفاده می کنید , سیم های آن را با رعایت جهت صحیح به ترمینال SIR وصل کنید.

خروجی برای بلندگوها(SP)

بلندگوها را به طور موازی (حداکثر 2 بلند گو 8 اهم 25 وات) به ترمینال SP وصل کنید.

در صورت نیاز به بلندگو بیشتر لازم است از برد آژیر بیرونی استفاده نمود.

 زون ها (Z1,Z2,Z3,Z4,Z6)

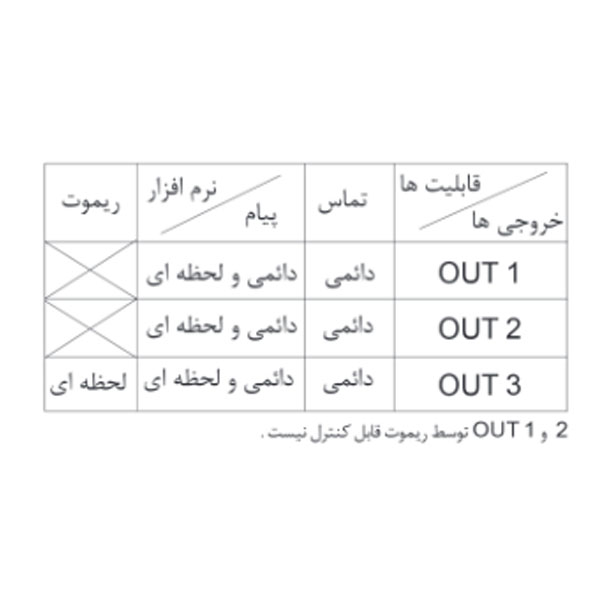

از خروجی های دستگاه  می توان برای کنترل وسایل برقی مانند لامپ و کولر استفاده نمود بدین صورت که می توان از طریق تماس و یا نرم افزار , وسایل برقی از را ه دور خاموش کرد.

OUT1: این خروجی 2 حالت دارد که فقط می تواند در یکی از حالت ها استفاده گردد.

حالت دوم: (LED-ARM) در این حالت با فعال شدن دزدگیر,خروجی ولتاژ منفی می دهد و با غیر فعال شدن دزدگیر, این ولتاژ منفی قطع می شود.

OUT3:این خروجی علاوه بر تماس و نرم افزار با ریموت به صورت لحظه ای هم قابل کنترل است.(توسط دکمه ریموت به صورت لحظه ای ولـتاژ منفی می دهد.)

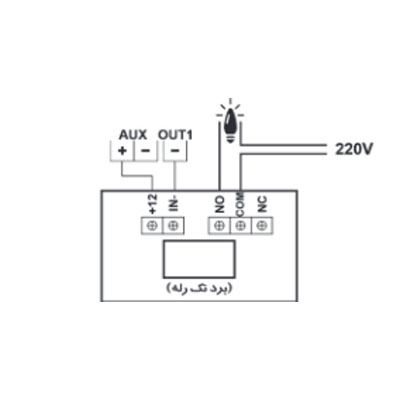

 در شکل زیر نحوه اتصال لامپ به برد تک رله(تولید شرکت)توضیح داده شد است.

برای کنترل وسایل برقی حتما از رله استفاده شود و مستقیما به خروجی های دستگاه متصل نشود.

ضبط و پخش صدای آلارم(ضبط پیام سرقت)

این بخش مربوط به زمان آلارم دزدگیر است که در هنگام تماس پیام را پخش می کند.

ضبط + ENTER+ ضبط صدا +MESSAGE +ENTER

پخش: MESSAGE+CHECK

ضبط و پخش صدای خروجی رله ها  و پخش کنترل دستگاه

این صدا به صورت پیش فرض روی دستگاه ذخیره شده است برای تغییر آن در منو اصلی ابتدا دکمه MESSAGE و سپس 0 را بزنید.در این زمان میتوانید صدای مربوط را ضبط کنید. به این صورت که با نمایش هر متن روی LCD, با مشاهده START شما بلافاصله صدای مربوط به آن متن را بیان کنید تا ضبط شود. برای پخش آن در همین منو دکمه * فشار دهید.

ست کردن ریموت کنترل ها

زمانی که دستگاه در حالت غیر فعال باشد, دکمه یا B ریموت را نگه دارید و همزمان سوئیچ set remote را بر روی برد فشار دهید, دستگاه با یک تک بوق اضافه شدن ریموت را همراه با شماره ریموت روی LCD نشان می دهد.

توجه: در صورتی که هنگام ست کردن به جای دکمه یا B دکمه دیگری را فشار دهید ,ریموت عملکرد مناسبی ندارد و باید ریموت پاک شده و مجددا ست شود.

حذف ریموت ها

برق و باتری دستگاه را قطع کنید, سوئیچ  set remote بر روی برد فشار دهید و برق دستگاه را وصل کنید. دستگاه با تک بوق حذف شدن ریموت را اعلام می کند.

دینگ دانگ(CHME)

اگر بخواهیم در زمان غیر فعال بودن دزدگیر از حضور افراد مطلع شویم باید این حالت را بروی زون 1 فعال نمود.

-برای فعال سازی این حالت به راهنمای سریع ریموت مراجعه نمایید. توجه شود که نحوه فعال سازی در ریموت معمولی و یا ریموت آنتن دار با هم تفاوت دارد.

حالت نیمه فعال( پارت زون PART ZONE)

در این حالت زون های Z1 , Z2 , Z5 فعال بوده و مابقی زون ها به جز زون های 24 ساعته غیر فعال است.

جهت استفاده از حالت نیمه فعال, کلید C  یا را فشار داده و برای غیر فعال کردن از کلید یا  B استفاده کنید.

زون 24 ساعته:

در حالت پیش فرض این زون یک زون فوری است که در صورت نیاز می توان حالت 24 ساعته را فعال نمود. زومی است که در صورت تحریک دستگاه در هر حالت (فعال یا غیر فعال) شروع به آلارم می کند.

برای استفاده از زون 24 ساعته باید سوئیچ SET ERMOTE روی برد و دکمه  یا D ریموت را همزمان فشار دهید , با یک صدای تک بوق , زون 4 به این حالت در می آید و روی LCD نمایش می دهد. برای غیر فعال کردن به همان شکل فعال کردن عمل کنید.

از این حالت برای پدال, آشکار ساز دود, حرارت و شوک سنسور استفاده می شود.

ریموت اضطراری (PANIC SOS)

در واقع اضطراری در صورت فشردن هر کدام از دکمه های ریموت , در حالت فعال یا غیر فعال , دستگاه شروع به آلارم می کند.

جهت ست کردن ریموت اضطراری سوئیچ هایSET PIRو SET REMOTE روی برد را بصورت همزمان فشرده و یکی از دکمه های ریموت جدید را فشار دهید.

توجه: این ریموت جهت آلارم اضطراری سات و دقت نمایید با ریموت عادی اشتباه نشود. کاربرد این ریموت برای طلا فروشان یا نگهبانان است.

ذخیره متن اصلی تحریک (سرقت) و نامگذاری زون ها

جهت ذخیره متن پیام مربوط به سرقت, پیام زیر را به دستگاه ارسال کنید.

متن مورد نظر *MA0000 , منظور از متن (حداکثر 40 کاراکتر) اعلام مکان مورد سرقت قرار گرفته است.ت

در ادامه ارسال این دستور باید دستور زیر نیز به دستگاه ارسال شود تا دستگاه به طور صحیح پیام ها را ارسال  نماید.همه دستورات باید به یک زبان باشند.

می توان نام زون ها (1 تا 6) را متناسب با ناحیه تحت پوشش نام گذاری کرد.

جهت ذخیره نام زون ها (حداکثر 10 کاراکتر) طبق دستور زیر به دستگاه ارسال نمایید:

متن مورد نظر 0000شماره زون Z*

به عنوان مثال می خواهیم متن اصلی تحریک یا مکان مورد سرقت قرار گرفته را «شرکت آقای محمدی» و نام زون 1 را «راهرو» و زون 2 را «انبار» قرار دهیم, کافی است دستورات زیر را به دستگاه ارسال کنیم.

انبار Z20000*, راهرو Z10000*,شرکت آقای محمدی MA0000* در صورت تحریک, دزدگیر این متن ها را برای کاربران ارسال می نماید.

متن مربوط به سرقت به تمامب کاربران(0-9) و نام زون ها فقط به سه کاربر اول (0-2) ارسال می شود.

گزارش محرمانه (ارائه گزارش فعال و غیر فعال شدن دستگاه به مدیران)

اگر فردی دزدگیر را (از طریق ریموت,تماس و ...) فعال یا غیر فعال نماید, دستگاه گزارش این کار را به مدیران(شماره حافظه های 0,1,2) ارسال می کند.

در صورت نیاز به گزارش محرمانه (SEND REPORT) متن زیر را به دستگاه ارسال کنید.

SR0000 ON*

برای غیر فعال سازی این گزارش متن زیر را به دستگاه ارسال نمایید.

SR0000 OFF*

چند نمونه از پیام های ارسالی دستگاه به کاربران

دزدگیر فعال با ریموت شماره , دزدگیرغیر فعال با تماس 00123456789

کنتر ل دستگاه و خروجی ها از طریق تماس صوتی

بعد از تماس با دستگاه و شنیدن صدای «رمز را وارد کنید» رمز 4 رقمی را با فاصله از یکدیگر وارد نمایید. با زدن هر کد, دستگاه با صدای تک بوق دریافت کد را تایید می کند.(حداکثر فاصله ی بین وارد کردن کدها 2 ثانیه است)درصورت ورود رمز اشتباه بلافاصله دستگاه ارتباط را قطع می کند.

 در صورتی که رمز درست باشد با صدای تک بوق ممتد وارد منوی کنترل دستگاه می شوید که می توانید کنترل خروجی ها و فعال و غیر فعال بودن دستگاه را به صورت زیر به دست بگیرید:

کلید 1, خروجی اول را وصل می کند و صدای مربوط به آن پخش می شود, با فشردن مجدد آن خروجی 1 قطع شده و صدای مربوط به آن پخش می شود.

به همین صورت خروجی 3و2 توسط کلید 2 و 3 کنترل می شود.

کلید 5 جهت فعال و غیر فعال کردن دزدگیر است که با فشردن این کلید دزدگیر فعال و با فشردن مجدا دزدگیر غیرفعال می شود(میتوان از کلید 8 بجای کلید 5 استفاده نمود)

با فشردن کلید 6 دزدگیر به صورت نیمه فعال در می آید و با فشردن مجدد این کلید دزدگیر غیر فعال می شود.

در تمام مراحل در صورتی که کد کلید مورد نظر توسط دستگاه گرفته شده باشد یک صدای تک بوق برگشت داده می شود و بعد از آن صدای مربوطه پخش می شود و در صورتی که کلید فشرده شده کلیدی به غیر از 1,2,3,5,6,8 باشد, 2 بار صدای تک بوق را خواهید شنید و روی نمایشگر کلمه ERROR CODE نمایش داده می شود.

نکات مهم:

می توانید به جای ارسال دستورات پیامکی به جهت کاهش اشتباهات و سهولت در کار از نرم افزار دستگاه جهت کنترل استفاده نمایید.
