نکات ایمنی جهت استفاده از دستگاه:

جهت جلوگیری از هر گونه خسارت و آسیب دستوالعملهای زیر را دنبال نمایید.

هشدار جهت جلوگیری از صدمه یا آسیب دیدگی شدید:
از نصب ,جدا سازی و یا تعمیر محصول توسط افراد غیر مجاز خودداری فرمایید.
محصول را در مجاورت با رطوبت و گرما قرار ندهید.
از خم کردن سیم با فشار و یا قرار دادن جسم سنگین روی محصول خود داری نمایید
هنگام تمیز کردن سطح خارجی محصول از آب,تینر و یا مواد شوینده استفاده نکنید.
از اتصال محصول به دستگاه های دیگر در حین کار خود داری نمایید.
در هنگام ضبط کارت حافظه را جدا نکنید زیرا ممکن است موجب از دست دادن اطلاعات شود.
برای تمیز کردن دستگاه از پارچه ی خشک جهت جلوگیری از خرابی و برق گرفتگی استفاده کنید.
چنانچه صدا و بوی خاصی و یا دودی از دستگاه خارج شد فورا برق دستگاه را قطع کرده و سپس با مرکز خدمات تماس بگیرید.
از قرار دادن دستگاه در معرض گرد و غبار خود داری نمایید
از ورود اشیاء خارجی به داخل دستگاه جلوگیری نمایید.
از نصب کردن دستگاه در معرض اشعه مستقیم خورشید و یا دستگاهای گرمایشی خود داری نمایید.
دستگاه را در محل تراز و مناسب نصب نمایید.
هرگز دو شاخه را با دست خیس وصل نکنید.
در صورت عدم استفاده از دستگاه دوشاخه آن را از برق جدا کنید.

1-معرفی بخشهای مختلف دستگاه

1-1 معرفی بخش جلویی مانیتور

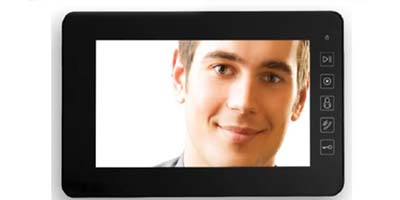

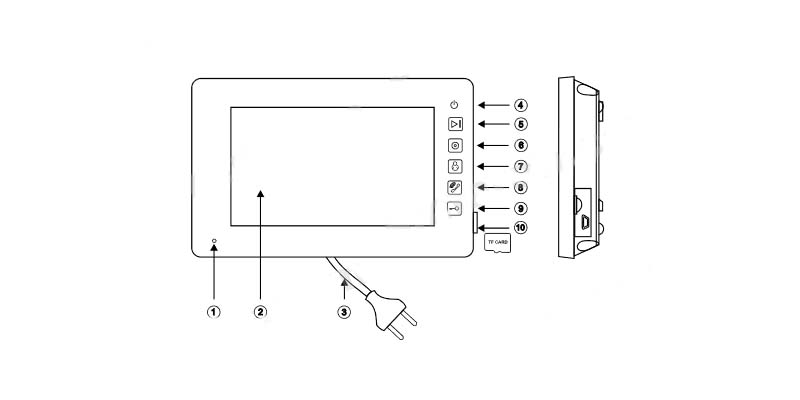

معرفی بخش جلویی مانیتور
ردیف نام بخش توضیح
1 میکروفون ________
2 صفحه نمایش صفحه لمسی دیجیتال 7 اینچ رنگی TFT
3 کابل برق کابل برق AC
4 نمایشگر منبع تغذیه _______
5 دکمه بازبینی برای باز بینی عکس و ویدئو
6 دکمه اینتر کام جهت اینتر کام داخلی
7 دکمه مانیتورینگ جهت دیدن تصویر دوربین
8 دکمه مکالمه جهت صحبت کردن با مراجعه کننده
9 دکمه در باز کن جهت باز کردن درب
10 محل کارت حافظه

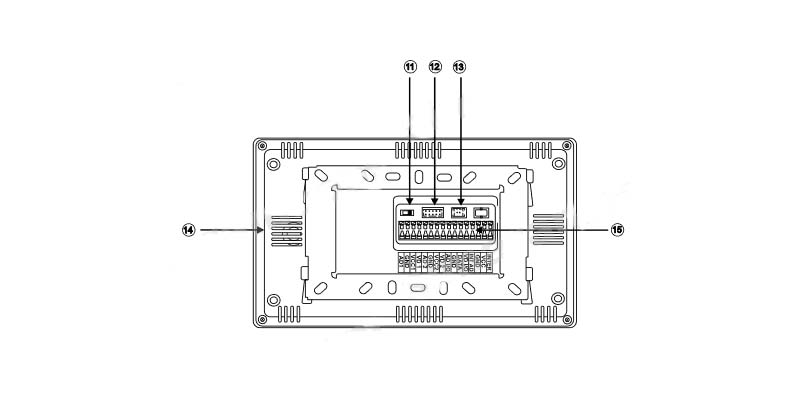

2-1 معرفی بخش پشتی مانیتور
ردیف نام بخش توضیح
11 سوئیچر 25آهم جهت تطبیق امپدانس برای سیگنال تصویر
12 ورودی / خروجی تصویر CCTV1/CCTV2/CCTV3/CCTV4
13 منبع تغذیه DC 14.5VDC
14 بلندگو
15 ترمینال ارتباطی درب 1,درب 2,گوشی صوتی تصویری

2-ویژیگی ها و قابلیت ها

2-1 ویژیگی ها

  • صفحه لمسی رنگی 7 اینچ,وضوح(RGB) 480*800
  • قابلیت اتصال به دو درب,چهار دوربین CCTV ,یک مانیتور اصلی بعلاوه سه مانیتور فرعی,یکی گوشی صوتی و یک خروجی CCTV
  • مجهز به حافظه داخلی :100عکس
  • کارت حافظه:قابلیت ذخیره 1024 عکس و 128 فیلم
  • 16 ملودی برای درب های مخلتف
  • قابلیت تشخیص حرکت
  • پیام صوتی برای افراد خانواده و مراجعه کننده
  • اینترکام تک تک و یا همگانی

2-2 قابلیت های اصلی

  • مانیتورینگ و مکالمه با مراجعه کننده
  • باز کردن قفل درب
  • قابلیت عملکرد با منبع تغذیه DC وAC
  • پشتیبانی از چند زبان
  • قابلیت تنظیم روی حالت DO-NOT-DISTURB (مزاحم نشوید)
  • نمایش زمان و تاریخ
  • نصب روی سطح

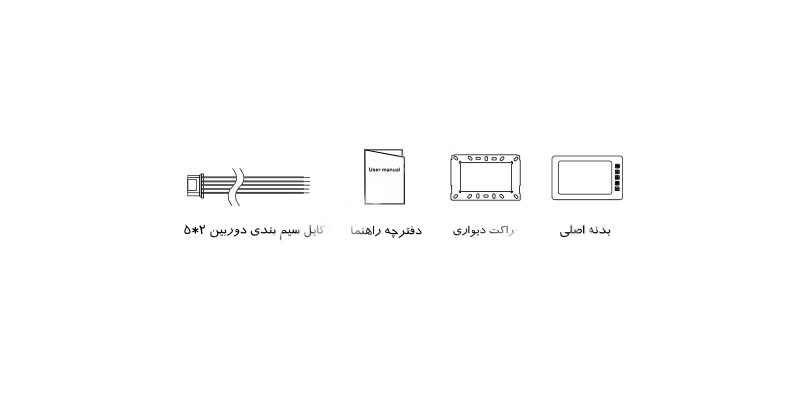

قابلیت های اصلی مانیتور سیماران

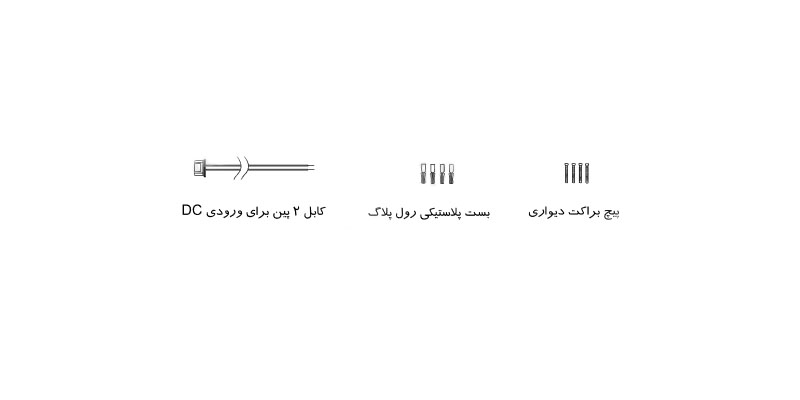

قابلیت های مانیتور سیماران

4- نحوه اتصالات

4.1 طراحی سیستم

اتصال CCTV بصورت دو حالت زیر قابل اجرا میباشد.

حالت اول اتصالات CCTV.

هر مانیتور می تواند به CCTV متفاوتی وصل شود اما تنها قابلیت مانیتور کردن CCTV هایی که بطور مستقیم به آن وصل شده اند امکان پذیر میباشد.(تعداد مانیتور های قابل گسترش<3)

حالت اول اتصالات CCTV

حالت دوم اتصالات CCTV:

تنها مانیتور اصلی می تواند به CCTV وصل شود و مانیتور های فرعی می توانند ویدئو های CCTV را از مانیتور اصلی دریافت کنند.

مانیتور های فرعی از طریق ارسال در خواست به مانیتور اصلی قابلیت مانیتور کردن CCTV را دارند,در هر لحظه تنها یک مانیتور قابلیت مانیتور کردن CCTV را دارد.

حالت دوم اتصالات CCTV

1.1-نحوه سیم کشی

به پلاریته سیمها دقت کنید

نحوه ی سیم کشی اینتر کام با یک مانیتور

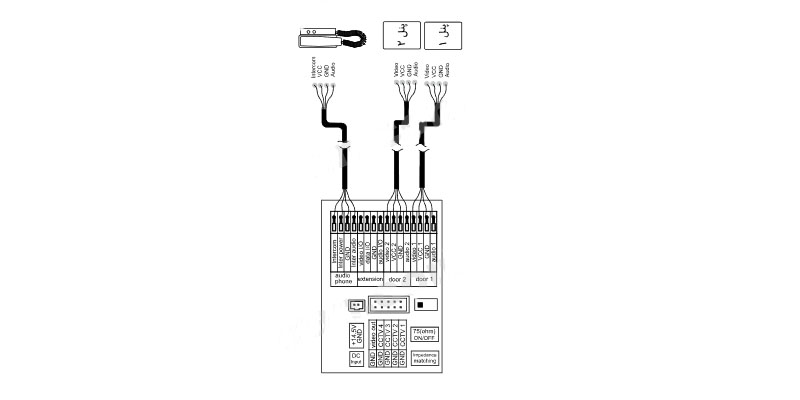

نحوه سیم کشی مانیتور سیماران

نحوه ی سیم کشی اینترکام با مانیتور اصلی و مانیتور های فرعی(به سوئیچ تطبیق امپدانس دقت کنید)

نحوه سیم کشی مانیتور سیماران

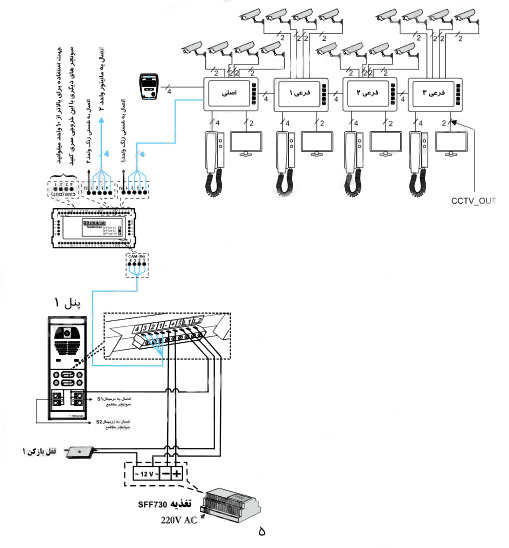

حالت اول اتصالات CCTV

هر مانیتور می تواند به CCTV متفاوتی وصل شود.اما تنها قابلیت مانیتور کردن CCTV هایی که بطور مستقیم به آن وصل شده اند امکان پذیر میباشد.

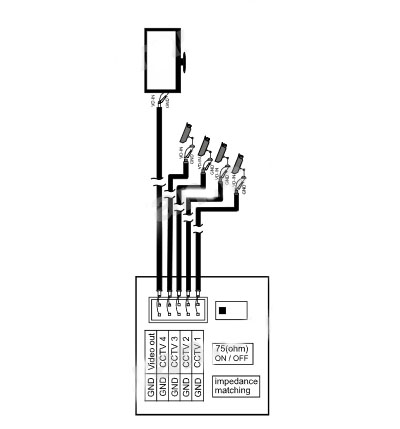

اتصلات CCTV

حالت دوم اتصالات CCTV

تنها مانیتور اصلی می تواند به CCTV وصل شود و مانیتور های فرعی می تواند تصاویر CCTV را از مانیتور     در یافت کند.مانیتور های فرعی از طریق در خواست به مانیتور اصلی قابلیت مانیتور کردن CCTV را دارند.در یک لحظه تنها یک مانیتور قابلیت ماینتور کردن CCTV را دارد.

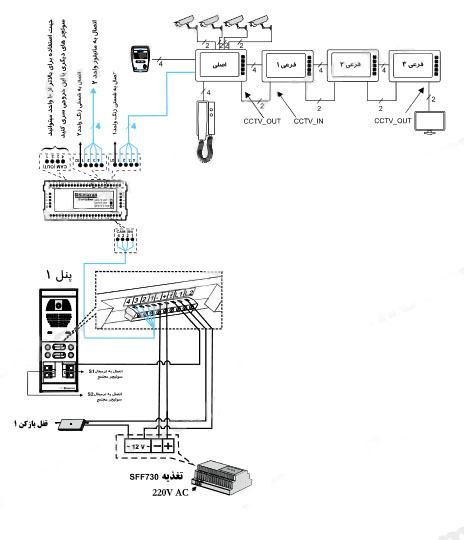

حالت دوم اتصالات CCTV

5-نصب

1-5 موقعیت نصب

ارتفاع نصب مانیتور بصورت استاندارد از جایی که مرکز صفحه نمایش در راستای چشم می باشد تا زمین در حدود 1500 میلی متر میباشد.در این حالت ازتفاع مرکز قیمت فلزی روی دیوار نسبت به سطح زمین در حدود 1450 میلی متر می باشد.

موقعیت نصب

2-5 نصب مانیتور و سیم بندی

  • با یک پیچ گوشتی دکمه را به پایین بیاورید.
  • سیم را از زیر ,داخل سوراخ قرار دهید.
  • پیچ گوشتی را آزاد کنید.
  • از محکم بودن سیمها مطمئن شوید.

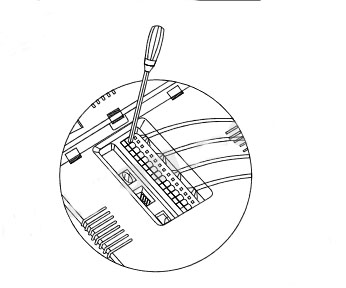

نصب مانیتور و سیم بندی
  • براکت دیواری را از پشت مانیتور جدا کنید.
  • براکت دیواری را نصب کنید.
  • سیم ها را به ترمینال پشتی مانیتور وصل کنید,به نحوه ی اتصال مراجعه کنید.
  • مانیتور را روی براکت دیواری نصب و محکم نمایید.
  • دوشاخه ماینتور را به برق وصل کنید.
نصب مانیتور و سیم بندی

6-شرح عملکرد

1-6 منو اصلی

قابلیت های مختلف دستگاه با لمس آیکوت های مختلف روی صفحه,نمایش خواهد شد.

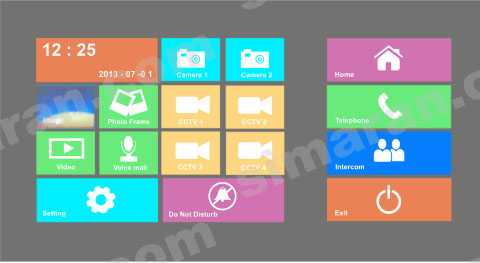

 منو اصلی

تعریف آیکون

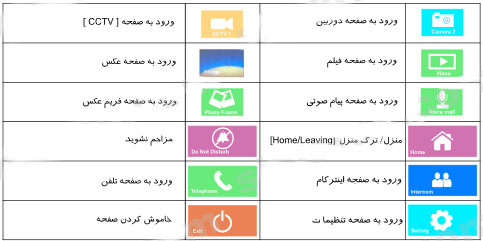

تعریف آیکون

در حالت ترک منزل(leaving) وقتی پنل ورودی زنگ بخورد,چنانچه پیام صوتی ضبط و تنظیم شده باشد مانیتور یک پیام صوتی برای مراجعه کننده پخش خواهد کرد , در حالت مزاحم نشوید(DO NOT DISTURB) وقتی پنل ورودی زنگ بخورد عملکرد مانیتور در حالت بیصدا خواهد بود.

برای تنظیم پیام صوتی به قسمت 6-6 مراجعه کنید

در این مدل عملکرد تلفن غیر قابل دسترس است.

2-6 تماس مراجعه کننده

وقتی پنل دم در زنگ بخورد تصویر مراجعه کننده بر روی صفحه نمایش داده خواهد شد(تصویر مراجعه کننده تا 90ثانیه بر روی صفحه باقی می ماند.

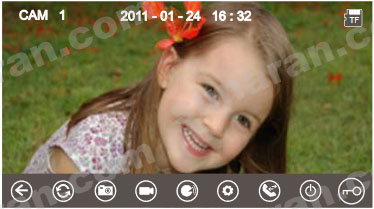

تماس مراجعه کننده

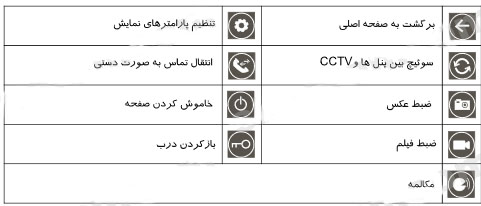

تعریف آیکون

تعریف آیکون

برای پاسخگویی دکمه را جهت شروع مکالمه لمس کنید و جهت خاتمه تماس دوباره دکمه را لمس کنید.

در حین مکالمه:

دکمه را جهت ارتباط با پنل های دیگر یا CCTV لمس کنید. مکالمه جاری خاتمه خواهد یافت.

دکمه یا را جهت ضبط فیلم و یا گرفتن عکس از تماس پنل ورودی لمس کنید.

دکمه را جهت تنظیم میزان صدا, روشنایی, رنگ و وضوح لمس کنید.

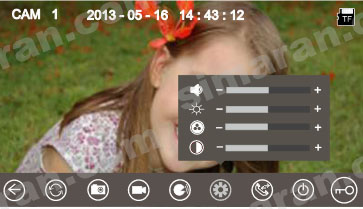

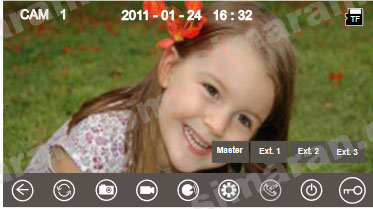

در حین مکالمه

 دکمه را جهت انتقال تماس به دیگر مانیتور های فرعی لمس کنید.

دکمه را جهت باز کردن درب لمس کنید.

دکمه های یا را جهت خاتمه تماس لمس کنید.

در حین مکالمه

3-6 قابلیت مانیتور

با انتخاب هر یک از آیکون های [camera2] / [camera1] یا [CCTV4] / [CCTV3] / [CCTV2] /[CCTV1] روی صفحه اصلی می توانید وارد حالت مانیتور کردن شوید وتصویر مرتبط با پنل ورودی یا CCTV مورد نظر نمایش داده خواهد شد.

شما همچنین می توانید دکمه را جهت وارد شدن به ارتباط مانیتور لمس کنید.

نکته: در حالت مانیتور دکمه غیر فعال خواهد بود.

4-6 صوتی تصویری

1-4-6 ذخیره فیلم و عکس

اگر شما کارت حافظه را قرار دهید,مانیتور می تواند فیلم و عکس را ذخیره کند چنانجه کارت جافظه را قرار ندهید ماینتور تنها عکس را ذخیره می کند.

حداکثر ظرفیت : کارت خافظه :1024 عکس و 128 فیلم

مجهز به حافظه داخلی 100 عکس

هنگامی که حافظه پر می شود فیلم یا عکس جدید بطور خودکار جایگزین قدیمی ترین فیلم یا عکس می شود.

2-4-6 بازبینی فیلم و عکس

دکمه عکس (IMAGE) یا فیلم(VIDEO) را روی صفحه اصلی لمس کنید, شما می توانید فیلم یا عکس را باز بینی نمایید.6 عدد فیلم / عکس در یک صفحه وجود دارد,فیلم / عکس با حاشیه سفید به معنای انتخاب فیلم و یا عکس است.
