راهنمای نصب اکسس کنترل KP22K

راهنمای نصب اکسس کنترل KP22K

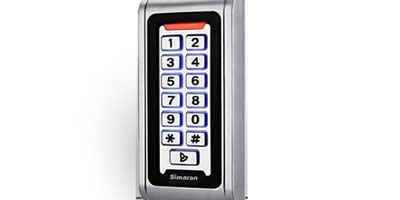

اکسس کنترل kp22k

۲- جدول دستورات (راهنمای سریع)

تأیید رمز مدیریت

  1.  دکمه * را فشار دهید.
  2. رمز مدیریت را وارد کنید.
  3. دکمه # را فشار دهید.

نکته: رمز پیش فرض مدیریت ۹۹۹۹۹۹ می‌باشد، توصیه می‌شود در ابتدای کار رمز مدیریت عوض شود.

نکته: برای خروج از مد برنامه‌ریزی دکمه * را فشار دهید.

تغییر رمز مدیریت

  1. دکمه * را فشار دهید.
  2. رمز جدید را وارد کنید.
  3. دکمه # را فشار دهید.
  4. رمز جدید را مجدداً وارد کنید.
  5. دکمه # را فشار دهید.

توجه: رمز مدیریت می‌تواند از ۶ تا ۸ رقم باشد.

معرفی کردن رمز

  1. دکمه ۱ را فشار دهید.
  2. شماره شناسه کاربر را وارد کنید.
  3. دکمه # را فشار دهید.
  4. رمز را وارد کنید.
  5. دکمه # را فشار دهید.

توجه: شناسه می‌تواند هر شماره چهار رقمی بین ۰۰۰۱ و ۲۰۰۰ باشد. رمز می‌تواند یک عدد چهار رقمی بین ۰۰۰۰ و ۹۹۹۹ باشد به جز ۱۲۳۴ که رزرو شده است و نمی‌تواند به عنوان رمز انتخاب شود. کاربرها می‌توانند بدون خارج شدن از مد برنامه‌ریزی به طور پیوسته اضافه شوند.

معرفی کردن کارت

  1. دکمه ۱ را فشار دهید.
  2. کارت را جلوی دستگاه بگیرید.
  3. دکمه # را فشار دهید.

توجه:کارت‌ها بدون خارج شدن از مد برنامه‌ریزی می‌توانند اضافه شوند.

حذف کردن یک کاربر دارای رمز یا کارت

1.  برای یک کاربر دارای رمز

1. دکمه ۲ را فشار دهید.

2. شماره شناسه کاربر را وارد کنید.

3. دکمه # را فشار دهید.

توجه:کاربرها می‌توانند بدون خارج شدن از مد برنامه‌ریزی به طور پیوسته اضافه شوند.

2. برای یک کاربر دارای کارت

1. دکمه ۲ را فشار دهید.

2. کارت را جلوی دستگاه بگیرید.

3. دکمه # را فشار دهید.

توجه:کاربرها می‌توانند بدون خارج شدن از مد برنامه‌ریزی به طور پیوسته اضافه شوند.

باز کردن درب برای یک کاربر دارای رمز

1. رمز را رد کنید.

۲.دکمه # را فشار دهید.

باز کردن درب برای یک کاربر دارای کارت

کارت را جلوی دستکه بگیرید.

٣- توضيحات

دستگاه یک کنترل‌کننده تردد استند الون چند کاره می‌باشد که می‌تواند به صورت یک صفحه کلید با خروجی ویگاند یا یک کارت‌خوان استفاده شود. این دستگاه درون یک آلیاژ روی آبکاری شده، ضد خرابی و سخت و محکم تعبیه شده است که به رنگ نقره روشن موجود می‌باشد.

در مدل KP22/O قسمت الکترونیکی کاملاً محافظت شده، بنابراین دستگاه ضد آب و مطابق با استاندارد IP68 می باشد. این دستگاه تا ۲۰۰۰ کاربر را در هر یک از حالت‌های "یک کارت"، "۴ رقم رمز" یا "یک

کارت + رمز" پشتیبانی می‌کند. کارت‌خوان داخلی، کارتهای Khz EM125را پشتیبانی می‌کند.

دستگاه تعداد زیادی ویژگی‌های اضافی شامل محافظ اتصال کوتاه جریان خروجی قفل، خروجی ویگاند و یک صفحه کلید با نور پشت زمینه دارد. با این مشخصات، دستگاه برای فروشگاه‌های کوچک و منازل و همچنین برای کاربردهای صنعتی و تجاری از قبیل کارخانه‌ها و انبارها و آزمایشگاه‌ها و بانک‌ها و زندان‌ها انتخاب مناسبی می‌باشد.

۴- ویژگی‌ها

  • ضد آب، مطابق با استاندارد IP68 (مدلKP22/)
  • آبکاری شده با آلیاژ روی، محکم و همچنین ضد خرابی
  • برنامه‌ریزی کامل از صفحه کلید
  • ۲۰۰۰ کاربر، پشتیبانی از "کارت"، "رمز"، "کارت + رمز"
  • می‌تواند به صورت استند الون استفاده گردد.
  • کلیدهای با نور پشت زمینه
  • خروجی ویگاند ۲۶ برای اتصال به کنترل‌کننده
  • ورودی ویگاند ۲۶ برای اتصال به کارت‌خوان بیرونی
  • قابلیت تنظیم زمان خروج از درب (زمان باز ماندن درب)، زمان آلارم
  • توان مصرفی خیلی پایین (۳۰ میلی آمپر)
  • سرعت عملکرد سریع کمتر از ۲۰ میلی ثانیه با ۲۰۰۰ کاربر
  • محافظت اتصال کوتاه جریان خروجی قفل
  • نصب و برنامه‌ریزی آسان
  • دارای مقاومت وابسته به نورداخلی(LDR) برای جلوگیری از صدمه زدن و باز کردن دستگاه.
  • دارای آژیر داخلی
  •  LED های قرمز، زرد و سبز که وضعیت عملکرد را نمایش می‌دهند.

۵- مشخصات

ولتاژ کاری %10DC+12
ظرفیت کاربر
2000
فاصله کارتخوان
3 تا 6 سانتی متر
جریان فعال

کمتر از 60 میلی آپر

جریان IDLE

5+25 میلی آمپر

بار خروجی قفل

حداکثر 3 آمپر

قفل بار خروجی آلارم

حداکثر 20 آمپر

ضد آب

مطابق با استاندارد IP68

۶- نصب

  • زیر قاب دستگاه را با استفاده از پیچ گوشتی مخصوص بردارید.
  • دو سوراخ روی دیوار برای پیچ‌های خودکار و سوراخ کابل دریل کنید.
  • رول پلاگ‌ها را درون دو سوراخ قراردهید.
  • با دو پیچ خودکار زیر قاب را روی دیوار محکم کنید.
  •  کابل را از سوراخ کابل عبور دهید.
  • صفحه کلید را به زیرقاب وصل کنید.

نمایی از نحوه نصب کردن دستگاه

	راهنمای دستگاه کنترل تردد کیپد دار سیمارانModel :KP12K, KP22K/O

7- سیم‌کشی

توضیحات عملکرد رنگ
یک انتها دکمه رنگ BELL-A صورتی /سبز روشن
یک انتهای دیگر دکمه رنگ
BELL-B صورتی
DO خروجی ویگاند
DO
سبز
DI

DI

سفید

منفی آلارم

ALARM

خاکستری

به یک سر دکمه(سر دیگر به زمین متصل می شود)

OPEN

زرد

به یک سر سنسور درب(سر دیگر به زمین وصل می شود)

D-IN

قهوه ای

ورودی توان تنظیم شده 12 ولت DC مثبت

12V+

قرمز

ورودی توان تنظیم شده 12 ولت DC منفی

GND

سیاه

انتهای رله NO (به سر مثبت قفل الکتریکی وصل می شود)

NO

آبی

سر مشترک رله, به زمین وصل می شود.

COM

بنفش

انتهای رله NC( به سر منفی قفل الکتریکی وصل می شود)

NC

نارنجی

شماتیک منبع تغذیه مشترک

	راهنمای دستگاه کنترل تردد کیپد دار سیمارانModel :KP12K, KP22K/O

8- بازنشانی حالت پیش‌فرض کارخانه

الف- منبع تغذیه دستگاه را قطع کنید.

ب- کلید # را فشار داده و نگه دارید سپس تغذیه دستگاه را وصل کنید.

ج - هنگام شنیدن صدای ""Di کلید # را رها کنید، اکنون سیستم به حالت پیش فرض کارخانه برگشته است.

توجه کنید تنها داده های نصب بازیابی می‌شود و تأثیری روی داده‌های کاربر نخواهد داشت.

۹- آلارم باز کردن درب و صدمه زدن

دستگاه از LDR (مقاومت وابسته به نور) به عنوان یک هشدار برای جلوگیری از باز کردن و صدمه زدن استفاده می‌کند. اگر دستگاه از زیرقاب برداشته شود، آلارم عمل خواهد کرد.

۱۰- علائم صدا و نور

وضعیت عملکرد نور قرمز
نور سبز نور زرد صدای بوق
منبع تغذیه روشن - روشن - DI
حالت STandby
روشن - - -
فشار دادن صفحه کلید
-
- - DN
عملکرد موفقیت آمیز

-

روشن

-

DN

عملکرد ناموفق

-

-

-

DI DI DI

ورودی به مد برنامه ریزی

روشن

-

-

در مد برنامه ریزی

-

-

روشن

DI

خروج ار مد برنامه ریزی روشن

-

-

DI
باز کردن درب

-

روشن

-

DI

آلارم

روشن

-

-

DI

11- راهنمای جزئیات برنامه

11-1 تنظیمات کاربر

1. تأیید رمز مدیریت (ورود به منو)

١. دکمه * را فشار دهید.

۲. رمز مدیریت را وارد کنید.

٣.دکمه # را فشار دهید.

نکته: رمز پیش فرض مدیریت ۹۹۹۹۹۹ می‌باشد، توصیه می‌شود در ابتدای کار رمز مدیریت عوض شود.

نکته: برای خروج از مد برنامه‌ریزی دکمه * را فشار دهید.

توجه: برای اجرای عملیات زیر کاربر مدیریت باید وارد منو شود. (جدول بالا، تأیید رمز مدیریت)

2- تغییر رمز مدیریت

1. دکمه 0 را فشار دهید.

2. رمز جدید را وارد کنید.

3. دکمه # را فشار دهید.

4. رمز جدید را مجدداً وارد کنید.

5. دکمه # را فشار دهید.

3- تنظیم مدکاری

3-1 تنظیم فقط برای کارت

1. دکمه 3 را فشار دهید.

۲. دکمه 0 را فشار دهید.

٣. دکمه # را فشار دهید.

4. ورود با کارت و رمز صورت می‌گیرد.

2-3 تنظیم برای کارت و رمز

1. دکمه 3 را فشار دهید.

۲. دکمه 1 را فشار دهید.

٣. دکمه # را فشار دهید.

4. ورود با کارت و رمز صورت می‌گیرد.

3-3 تنظیم برای کارت یا رمز

1. دکمه 3 را فشار دهید.

۲. دکمه 2 را فشار دهید.

٣. دکمه # را فشار دهید.

۴. ورود با کارت یا رمز صورت می گیرد.

4- تنظیمات مدکاری کارت یا رمز3 2 #



4-1 معرفی رمز برای یک کاربر

1. دکمه ۱ را فشار دهید.

۲. شماره شناسه کاربر را وارد کنید.

۳. دکمه # را فشار دهید.

4. رمز را وارد کنید.

۵. دکمه # را فشار دهید.

توجه: شناسه می‌تواند هر شماره چهار رقمی بین ۰۰۰۱ و۲۰۰۰ باشد، رمز می‌تواند یک عدد چهار رقمی بین ۱۰۰۰و ۹۹۹۹ باشد به جز ۱۲۳۴ که رزرو شده است. کاربرها می‌توانند بدون خارج شدن از مد برنامه‌ریزی به طور پیوسته اضافه شوند طبق مراحل زیر:

4-2 معرفی رمز برای کاربرها به طور پیوسته

١. دکمه ۱ را فشار دهید.

۲. شماره شناسه کاربر 1 را وارد کنید.

٣. دکمه # را فشار دهید.

4. رمز را وارد کنید.

5. دکمه # را فشار دهید.

6. شماره شناسه کاربر 2 را وارد کنید.

۷. دکمه # را فشار دهید.

8. رمز را وارد کنید.

9. دکمه # را فشار دهید.

4-3 حذف یک کاربر دارای رمز

١. دکمه ۲ را فشار دهید.

۲. شماره شناسه کاربر را وارد کنید.

3. دکمه # را فشار دهید.

4-4 تغییر رمز برای یک کاربر دارای رمز

توجه: این مرحله باید خارج از مد برنامه‌ریزی انجام شود.

1. دکمه * را فشار دهید.

2. شماره شناسه کاربر را وارد کنید.

٣. دکمه # را فشار دهید.

4. رمز قدیمی را وارد کنید.

5. دکمه # را فشار دهید.

6. رمز جدید را وارد کنید.

۷. دکمه # را فشار دهید.

۸. رمز را وارد کنید.

۹. دکمه # را فشار دهید.

5-4 معرفی کردن کارت

روش اول

1. دکمه ۱ را فشار دهید.

2. کارت را جلوی دستگاه بگیرید.

۳. دکمه # را فشار دهید.

توجه: این سریع‌ترین راه برای وارد کردن کارت‌ها است، شناسه کاربر به طور خودکار تولید می‌شود.

کاربر می‌تواند به طور پیوسته بدون خارج شدن از مد برنامه‌ریزی اضافه شود.

روش دوم

١. دکمه 1 را فشار دهید.

۲. شماره شناسه کاربر را وارد کنید.

٣. دکمه # را فشار دهید.

۴. کارت را جلوی دستگاه بگیرید.

۵. دکمه # را فشار دهید.

توجه:

1-  این یک روش جایگزین با استفاده از تخصیص شناسه کاربر برای وارد کردن کارت است. در این روش یک شناسه کاربر را به یک کارت اختصاص داده می‌شود. تنها یک شناسه کاربر می‌تواند به یک کارت مجزا اختصاص داده شود.

٢- کاربر می‌تواند به طور پیوسته بدون خارج شدن از مد برنامه‌ریزی اضافه شود.

روش سوم

۱. دکمه ۱ را فشار دهید.

۲. شماره کارت را وارد کنید.

۲. تغییر رمز مدیریت

٣.دکمه # را فشار دهید.

توجه:

١- شماره کارت ۸ رقم آخری است که پشت کارت چاپ شده است. شناسه کاربر به طور خودکار تولید می‌شود.

٢- کاربر می‌تواند به طور پیوسته بدون خروج از مد برنامه‌ریزی اضافه شود.

روش چهارم

١. دکمه ۱ را فشار دهید.

۲. شماره شناسه کاربر را وارد کنید.

٣. دکمه # را فشار دهید.

4.  شماره کار را وارد کنید.

۵. دکمه # را فشار دهید.

توجه:

۱- در این روش یک شناسه کاربر به شماره کارت اختصاص داده می‌شود. تنها یک شناسه می‌تواند به شماره کارت اختصاص داده شود.

٢- کاربر می‌تواند به طور پیوسته بدون خروج از مد برنامه‌ریزی اضافه شود.

6- 4حذف کردن کارت

روش اول: حذف کردن کارت با استفاده از کارت

1. دکمه 2 را فشار دهید.

۲. کارت را جلوی دستگاه بگیرید

3. دکمه # را فشار دهید.

نکته: توجه کنید کاربرها می‌توانند به طور پیوسته بدون خروج از مد برنامه‌ریزی حذف شوند.

روش دوم: حذف کردن کارت با شناسه کاربر

1. دکمه ۲ را فشار دهید.

۲. شناسه کاربر را وارد کنید.

3. دکمه # را فشار دهید.

روش سوم: حذف کردن کارت با وارد کردن شماره کارت

١. دکمه ۲ را فشار دهید.

۲. شماره کارت را وارد کنید.

٣. دکمه # را فشار دهید.

توجه: این گزینه زمانی که کارت گم شده است می‌تواند استفاده شود.

کاربرها می‌توانند بدون خارج شدن از مد برنامه‌ریزی به طو پیوسته حذف شوند.

5- معرفی کردن یک کارت و رمز درمد کارت و رمز 3 1 #

1-5 معرفی کردن یک کارت و رمز

یک کارت را به عنوان کاربر اضافه کنید.

دکمه * را برای خارج شدن از مد برنامه‌ریزی فشار دهید، سپس به یک کارت یک رمز به صورت زیر اختصاص دهید:

١. دکمه * را فشار دهید.

٢. کارت را جلوی دستگاه بگیرید.

3. عدد ۱۲۳۴ را وارد کنید.

۴. دکمه # را فشار دهید.

۵. رمز را وارد کنید.

۶. دکمه # را فشار دهید.

۷. رمز را مجدداً وارد کنید.

8. دکمه # را فشار دهید.

2-5 تغییر رمز در حالت کارت و رمز

روش اول

١. دکمه * را فشار دهید.

۲. کارت را جلوی دستگاه بگیرید.

٣. رمز قدیمی را وارد کنید.

4. دکمه # را فشار دهید.

۵. رمز جدید را وارد کنید.

۶. دکمه # را فشار دهید.

۷. رمز جدید را مجدداً وارد کنید.

۸. دکمه # را فشار دهید.

توجه داشته باشید که این عمل خارج از مد برنامه‌ریزی صورت می‌گیرد بنابراین کاربر می‌تواند خودش این عمل را انجام دهد.

روش دوم

١. دکمه * را فشار دهید.

۲. شماره شناسه را وارد کنید.

٣. دکمه # را فشار دهید.

۴. رمز قدیمی را وارد کنید.

۵. دکمه # را فشار دهید.

6. رمز جدید را وارد کنید.

۷. دکمه # را فشار دهید.

۸. رمز جدید را وارد کنید.

۹. دکمه # را فشار دهید.

۸ - بازنشانی حالت پیش فرض

توجه داشته باشید که این عمل خارج از مد برنامه‌ریزی صورت می گیرد بنابراین کاربر می‌تواند خودش این عمل را انجام دهد.

3-5 حذف یک کارت و رمز

توجه: فقط کافیست کارت را حذف کنید.

١. دکمه ۲ را فشار دهید.

۲. شناسه کاربر را وارد کنید.

٣. دکمه # را فشار دهید

6- برای معرفی کردن یک کارت در مد کارت3 0 #

1-6 اضافه کردن و حذف کردن یک کارت

عملیات شبیه حذف کردن و اضافه کردن یک کارت در مد 3 2 # است.

7- حذف همه کاربرها

توجه: باید دقت بیشتری داشته باشید و قبل از انجام این کار باید مطمئن شوید.

١. دکمه ۲ را فشار دهید.

۲. عدد ۰۰۰۰ را وارد کنید.

٣. دکمه # را فشار دهید.

8- باز کردن درب

8-1 برای یک کاربر دارای رمز

1. رمز را وارد کنید.

۲.دکمه # را فشار دهید.

2-8 برای یک کاربر دارای کارت

کارت را جلوی دستگاه بگیرید.

3-8 برای یک کاربر دارای کارت و رمز

١. کارت را جلوی دستگاه بگیرید.

۲. رمز جدید را وارد کنید.

3. دکمه # را فشار دهید.

11-2 تنظیمات درب

۱.زمان تأخیر رله خروجی

1.1 تنظیم زمان ضربه رله درب

۱. دکمه * را فشار دهید.

2. رمز مدیریت را وارد کنید.

٣. دکمه # را فشار دهید.

۴. دکمه ۴ را فشار دهید.

۵. زمان تنظیم را وارد کنید. زمان تنظیم از ۰ تا ۹۹ ثانیه می‌باشد.

۶. دکمه # را فشار دهید.

۷. دکمه *را فشار دهید.

2. تشخیص درب باز

2.1 هشدار برای باز بودن درب به مدت طولانی (DOTL)

هنگامی که از یک کنتاکت مغناطیسی یا قفل مغناطیسی استفاده می‌شود، اگر درب به صورت نرمال باز شود، اما بعد از ۱ دقیقه بسته نشود بوق داخلی بصورت خودکار به صدا در خواهد آمد و به افراد یادآوری می کند که درب را ببندند و قبل از اینکه به طور خودکار خاموش شود برای ۱دقیقه ادامه پیدا می‌کند.

.22 هشدار برای باز بودن درب توسط یک نیروی خارجی

وقتی از یک کنتاکت مغناطیسی یا قفل مغناطیسی استفاده شود ، اگر درب به زور باز شود یا برای ۲۰ ثانیه باز بماند، بوق داخلی و آلارم هر دو عمل خواهند کرد. زمان خروجی آلارم بین ۰ تا ۳ دقیقه قابل تنظیم است که مقدار پیش فرض ۱ دقیقه می‌باشد.

.23 برای غیر فعال کردن تشخیص باز بودن درب (پیش فرض کارخانه)

۱. دکمه ۶ را فشار دهید.

٢. دکمه 0را فشار دهید.

٣. دکمه # را فشار دهید.

.24 برای فعال کردن تشخیص باز بودن درب

1. دکمه 6 را فشاردهید.

2. دکمه 1 را فشاردهید.

3. دکمه # را فشاردهید.

٣- زمان خروجی آلارم

3-1 تنظیم زمان خروجی آلارم

١. دکمه # را فشار دهید.

۲.زمان خروجی آلارم را وارد کنید. زمان خروجی آلارم از ۰ تا ۳ دقیقه می‌باشد. (زمان آلارم پیش فرض

کارخانه ۱ دقیقه است.)

3. دکمه # را فشار دهید.

4- گزینه‌های خروجی آلارم و قفل صفحه کلید

اگر ۱۰ کارت نامعتبر یا ۱۰ شماره رمز نادرست در مدت زمان ۱۰ دقیقه وارد شود، صفحه کلید به مدت ۱۰ دقیقه قفل می‌شود و یا آلارم و بوق داخلی به مدت ۱۰ دقیقه عمل خواهند کرد و بستگی به عملیات زیر دارد.

1-4 وضعیت نرمال (پیش فرض کارخانه)

١. دکمه ۷ را فشار دهید.

٢. دکمه 0 را فشار دهید.

٣. دکمه # را فشار دهید.

2-4 قفل صفحه کلید

١. دکمه ۷ را فشار دهید.

٢. دکمه ۱ را فشار دهید.

٣. دکمه # را فشار دهید.

4-3  آلارم و بوق داخلی عمل می کنند.

١. دکمه ۷ را فشار دهید.

٢. دکمه ۲ را فشار دهید.

٣. دکمه # را فشار دهید.

5- حذف آلارم

5-1 حذف آلارم باز بودن درب توسط نیروی خارجی

کارت را جلوی دستگاه بگیرید.

یا  رمز مدیریت را وارد کرده و دکمه # را فشار دهید.

5-2 برای حذف آلارم باز بودن طولانی درب

۱. درب را ببندید.

یا کارت را جلوی دستگاه بگیرید.

یا رمز مدیریت را وارد کرده و دکمه # را فشار دهید.

12- پورت ویگاند

1. دستگاه خروجی ویگاند ۲۶ بیت را پشتیبانی می‌کند، بنابراین خط داده‌های ویگاند می‌توانند به هر کنترل‌کننده با خروجی ویگاند ۲۶ بیت وصل شوند. سیم سبز دستگاه به سیم سبز کنترل‌کننده و سیم سفید دستگاه به سیم سفید کنترل‌کننده وصل می‌شود. این حالتی است که دستگاه به عنوان یک کارتخوان ساده به یک کنترل‌کننده وصل می‌شود.

۲. همچنین این دستگاه می‌تواند به یک کارتخوان خارجی ساده نیز وصل شود. در این حالت پورت ویگاند به عنوان ورودی عمل می کند.

	راهنمای دستگاه کنترل تردد کیپد دار سیمارانModel :KP12K, KP22K/O



ارسال نظر
(بعد از تائید مدیر منتشر خواهد شد)
