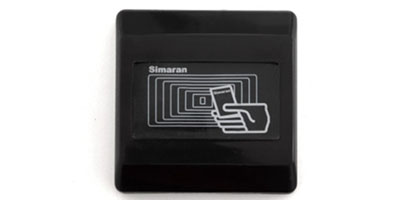

کارتخوان استندالون CD32K
دستگاه کارتخوان جهت کنترل تردد افراد در بخش‌های مختلف ساختمان طراحی گردیده و بر روی انواع در، راه‌بند و گیت قابل‌نصب می‌باشد، دستگاه بر مبنای تکنولوژی کارتهای بدون تماس(RFID) عمل نموده بطوریکه با نزدیک کردن کارت مجاز به آن، قفل‌برقی فرمان گرفته و در باز می‌شود. در این صورت فقط افراد دارنده کارتهای مجاز اجازه تردد را خواهند داشت.
مشخصات
- قابلیت تعریف ۲۰۰ کارت
- قابلیت خواندن کارت تا فاصله 5 سانتیمتر
- قابلیت عملکرد بصورت کارتخوان و اکسس کنترل
- قابلیت خواندن کارتهای 12khz رایج کشور
- قابل نصب بصورت روکار
- قابل استفاده با انواع قفل برقی
- ولتاژ ورودی بین 12 تا 15 ولت DC
- li
تعریف تگ در حالت access:
- جامپر j4 را روی حالت Access قرارد دهید.
- کارت برنامه ریزی را مقابل پنل گرفته, صدای بازر ممتد شنیده می شود و LED بصورت چشمک زن سریع سبز و قرمز در می آید که این به معنی آمادگی دستگاه جهت شناساندن تگ می باشد.
- تک های مورد نظر را یکی یکی مقابل پنل بگیرید, صدای بیپ کوتاه جهت شناساندن و یک بیپ بلند جهت ثبت تگ شنیده می شود,در صورتی که تک قبلا شناخته شده باشد , صدای بیپ ممتد به معنای خطا شنیده می شود.
- برای خاتمه حالت تعریف می توانید کارت برنامه ریزی را دوباره نشان دهید و یا پس از 10 ثانیه دستگاه بطور اتوماتیک با زدن صدای بازر ممتد از برنامه خارج می شود و LED به حالت چشمک زن آرام قرمز در می آید(حالت عادی عملکرد دستگاه)
نحوه حذف تگ ها :
چنانچه بخواهید کل تگ‌ها را از حافظه پاک نمایید، کافیست کارت برنامه‌ریزی را به مدت ۱۰ ثانیه در جلو پنل نگه دارید LEDبصورت چشمک‌زن سريع سبز و قرمز درمی‌آید و ۱۰ بار صدای بیپ ممتد و آژیر شنیده می‌شود در این زمان کارت برنامه‌ریزی را از جلوی پنل دور کنید، LED به حالت چشمک‌زن آرام قرمز درمی‌آید (حالت عادی عملکرد دستگاه).
نکته: در حالت عادی عملکرد دستگاه، با نزدیک کردن تگ‌های شناخته شده، رله عمل کرده و با شنیدن یک بیزر ممتد LED به صورت سبز رنگ درمی‌آید و دوباره قرمز می‌شود.

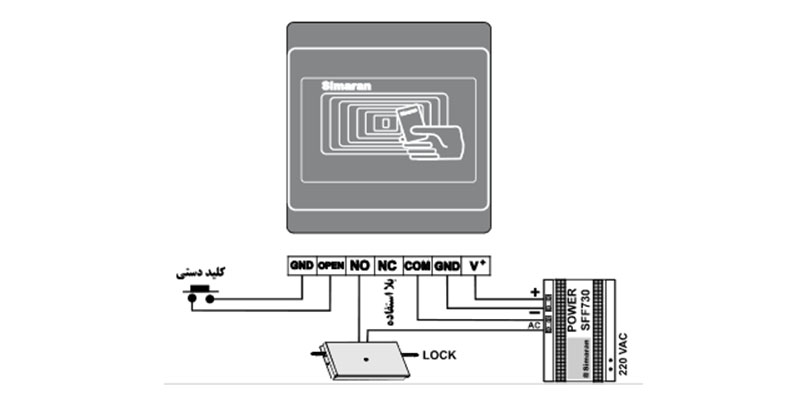

جهت باز کردن قفل به‌صورت دستی از داخل،دوسیم مطابق راهنمای سیم بندی تعبیه شده است که می‌توان با اتصال آن‌ها به یک کلید فشاری، قفل را باز کرد.
نحوه استفاده از CD32K به عنوان کارتخوان:
تنها با تغییر J4 روی حالت Reader این دستگاه به یک کارتخوان ساده تبدیل می شود.

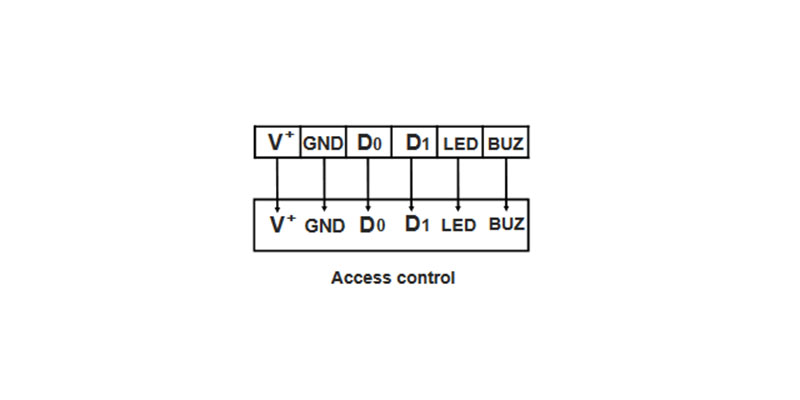

نحوه سیم بندی در حالت Reader
سیم ها را تک به تک به پین متناظر در دستگاه اکسس کنترل متصل کنید.
نکته :ممکن است برخی اکسس کنترلها از پین های LED و Buz پشتیبانی نکنند.
کاربرد: وقتی دستگاه بصورت reader استفاده می شود می توان با توجه به قابلیت اکسس کنترل مدیریت دقیقتری روی کارتها داشت.
یعنی می توان کارتها را به صورت تک به تک حذف یا اضافه کرد و حتی کارتها گم شده را حذف کرد که این قابلیت در حالت Access امکانپذیر نبود

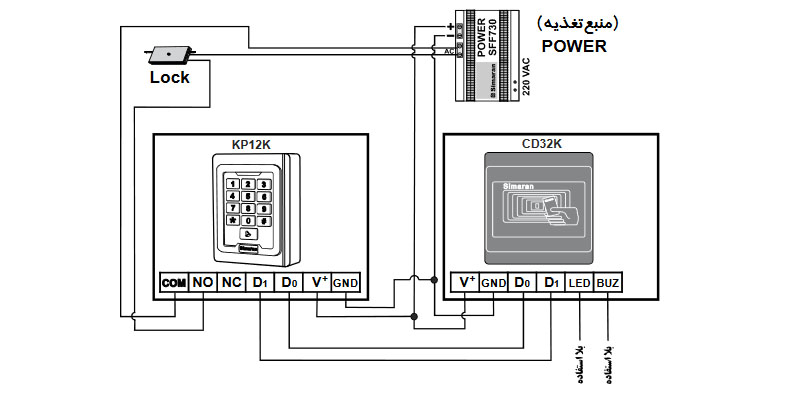

مثال:استفاده با سری های KP12K و KP22K/o
